球阀

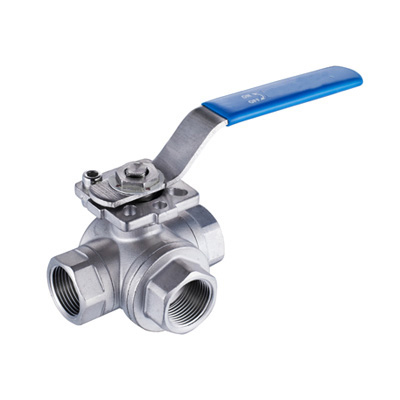

Q14F-Q15F高平台三通球阀

Q14F-Q15F高平台三通球阀,压力材质:PN16/25/40C/P/R,介质:水、油、气及某些腐蚀性液体

产品概述

高平台三通球阀三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。

产品特点

连接形式:法兰
公称通径:1/2”∼4”
适用介质:水,油,蒸汽,碳酸,硝酸
压力范围:1000WOG
启闭力N:400∼500
适用温度:-40~200（°C）
主体材料:不锈钢,304.316
设计生产采用:国际标准, JB, ISO, API, GB, BS等标准设计生产, 其安全性和质量性都经过严格处理发放国内外市场

技术参数

公称压力	2.5MPa
适用稳定范围	-20～232℃～350℃
螺纹类型	G.NPT.BSPT.BSP.DIN259/2999
Q14F型螺纹连接三通不锈钢球阀适用介质	水、油、气及某些腐蚀性液体（W。O。G）

零件材料

零件名称	材质
阀体	不锈钢CF8M/CF8
阀盖	不锈钢CF8M/CF8
球	不锈钢CF8M/CF8
球垫	聚四氟乙烯PTEE
阀杆	不锈钢CF8M/CF8
填料	聚四氟乙烯PTEE
中口	聚四氟乙烯PTEE
大薄片	聚四氟乙烯PTEE
压紧螺母	不锈钢CF8M/CF8
手柄	不锈钢CF8M/CF8
流向指示牌	ALUMINUM
华司	不锈钢CF8
螺帽	不锈钢CF8
锁定装置	不锈钢CF8
皮套	塑料
盲盖	不锈钢CF8M/CF8

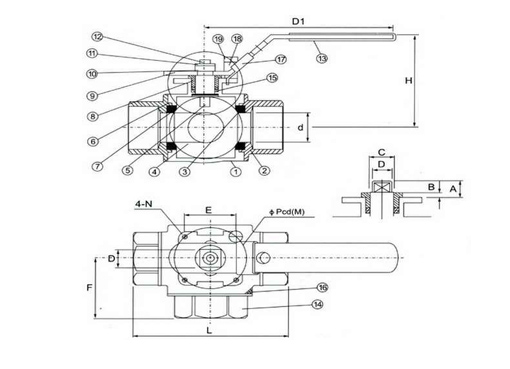

结构图片

Q14F-Q15F高平台三通球阀,压力材质:PN16/25/40C/P/R,介质:水、油、气及某些腐蚀性液体

外形尺寸

SIZE	d	L	H	D1	B	W1	W2	h
1/2"	12.7	64	53	97	32	22.4	35	10-24UNC
3/4"	16	76	63	126	38	22.4	35	10-24UNC
1"	20	87	66	126	43.5	22.4	35	10-24UNC
1-1/4"	25	96	81	145	48	22.4	35	10-24UNC
1-1/2"	32	114	83	145	57	22.4	38.1	1/4-20UNC
2"	38.1	142	96	204	71	22.4	38.1	1/4-20UNC

声明：本文中所有文字、数据、图片均只适用于参考，高平台三通球阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
