球阀

产品中心球阀

Q41T法兰铜球阀

Q41T法兰铜球阀,压力材质:PN16T/25T/40T,介质:水油品蒸汽硝酸类

产品概述

法兰铜球阀适用于液压系统管路中作接通和切断用，主阀采用优质锻钢件，表面进行发黑或镀铬处理。外表美观，操作方便，密封性能可靠。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

性能规范

型号	公称压力 PN（Mpa）	试验压力PS（Mpa）			工作压力 P（Mpa）	适用温度 ℃	适用介质
型号	公称压力 PN（Mpa）	壳体	密封（液）	密封（气）	工作压力 P（Mpa）	适用温度 ℃	适用介质
Q41T-16T	2.5	3.75	2.75	0.6	2.5	聚四氟乙烯： ≤150；对位聚苯：≤250	水、蒸汽、油品
Q41T-25T	2.5	3.75	2.75	0.6	2.5		水、蒸汽、油品
Q41T-40T	2.5	3.75	2.75	0.6	2.5		硝酸类
Q41T-40T	2.5	3.75	2.75	0.6	2.5		硝酸类

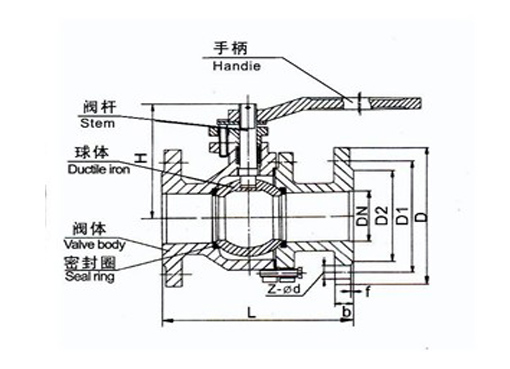

结构图片

Q41T法兰铜球阀,压力材质:PN16T/25T/40T,介质:水油品蒸汽硝酸类

外形尺寸

公称通径 DN（㎜）	尺寸㎜
	L				L1	D	D1	D2	b	Z-фd	H	Lo
	系列1	系列2	系列3	系列4	L1	D	D1	D2	b	Z-фd	H	Lo
15	130	140	130	130	57	95	65	45	16	4-ф14	103	100
20	140	152	150	150	62	105	75	55	16	4-ф14	112	160
25	150	165	160	160	71	115	85	65	16	4-ф14	123	160
32	165	178	180	165	65	135	100	78	18	4-ф18	150	250
40	180	190	200	180	71	145	110	85	18	4-ф18	156	250
50	200	216	230	220	85	160	125	100	20	4-ф18	172	350
65	220	241	290	250	100	180	145	120	22	8-ф18	197	350
80	250	283	310	280	114	195	160	135	22	8-ф18	222	450
100	320	305	350	320	130	230	190	160	24	8-ф23	253	450
125	400	381	400	320	190	270	220	188	28	8-ф25	286	600
150	400	403	180	360	190	300	250	218	30	8-ф25	275	800
200	-	502	600	-	-	-	-	-	-	-	-	-

声明：本文中所有文字、数据、图片均只适用于参考，法兰铜球阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
