Q47F锻钢固定球阀

Q47F锻钢固定球阀,压力材质:PN16/25/40C/P/R,介质:水、蒸汽、油品、硝酸、醋酸等多种介质

产品概述

锻钢固定球阀系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能;标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能;利用自带的排放阀，阀体中腔可向外排放;枢轴采用防吹出保护结构，有效地防止泄漏;低磨擦系数的轴承，使得扭矩减少到最小，便于阀门启闭;阀杆与阀体有效的接触，使防静电接地装置性能优越等。具有性能优异，可靠性高，用途广泛，价格合理等优点。

适用范围

化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

产品特点

1、阀座采用弹簧结构，将阀座推向球体，保证了良好的低压密封性能
2、固定球阀阀前，阀后阀座都能密封，即所谓双向密封特性，利用自带的排放阀，阀体中腔可向外排放
3、枢轴采用防吹出保护结构，低摩擦系数的轴承等。具有性能优异，可靠性高，用途广泛

零件材料

零件名称	材料
材料代号	C	L	P	R
阀体　阀盖	WCB	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
球体	2Cr13	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
阀杆	2Cr13	316L	1Cr18Ni9Ti(304)	1Cr18Ni12Mo2Ti(316)
阀座密封面	PTFE、碳素纤维＋PTFE、对位聚苯
螺柱　螺母	35 35CrMoA(B7) 45(2H)	2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
填料	V型PTFE、柔性石墨

性能参数

试验压力（Mpa)	公称压力（Mpa)							压力级（Class)
试验压力（Mpa)	1.6	2.5	4	6.4	10	16	25	150	300	400	600	900	1500
强度试验	2.4	3.8	6	9.6	15	24	37.5	3.1	7.8	10.2	15.3	23.1	38.4
密封试验	1.8	2.8	4.4	7	11	17.6	27.5	2.2	5.6	7.5	11.2	16.8	28.1
气密试验	0.5-0.7
工作温度	PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃
适用介质	C：水、油、蒸气 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃ ）

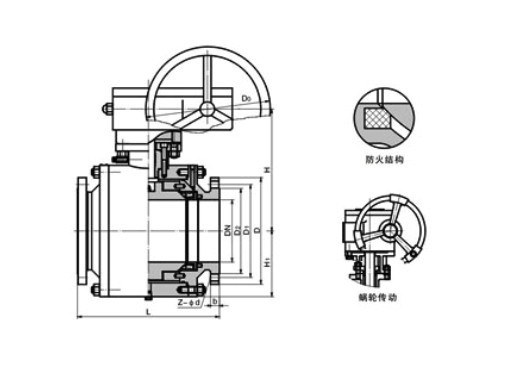

结构图片

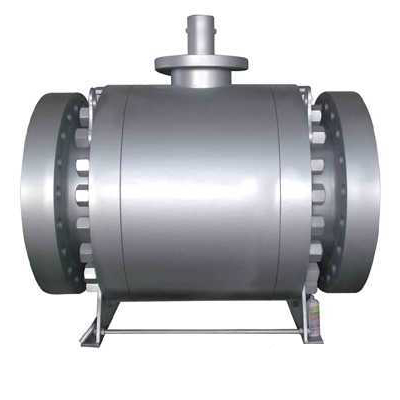

Q47F锻钢固定球阀,压力材质:PN16/25/40C/P/R,介质:水、蒸汽、油品、硝酸、醋酸等多种介质

连接尺寸

PN1.6MPa/mm
DN	d1	L	W	H1	H2	W1	D2	D1	D	N-φ	b	f	重量/kg
15	15	108	130	-	59	-	45	65	95	4-14	14	2	23
20	20	117	130	-	63	-	55	75	105	4-14	14	2	30
25	25	127	160	-	75	-	65	85	115	4-14	14	2	45
32	32	140	160	-	85	-	78	100	135	4-18	16	2	57
40	40	165	230	-	95	-	85	110	145	4-18	16	3	70
50	50	178	230	-	107	-	100	125	160	4-18	16	3	95
65	65	190	400	-	142	-	120	145	180	4-18	18	3	15
80	80	203	400	-	152	-	135	160	195	8-18	20	3	19
100	100	305	700	-	178	-	155	180	215	8-18	20	3	33
125	125	356	1100	-	252	-	185	210	245	8-18	22	3	58
150	150	394	1100	-	272	-	21O	240	280	8-23	24	3	93
200	200	457	1500	-	342	-	265	295	335	12-23	26	3	160
200	200	457	-	-	398	-	265	295	335	12-23	26	3	180
250	250	533	-	335	495	155	320	355	405	12-25	30	3	240
300	300	61O	-	385	580	171	375	410	460	12-25	30	4	390
350	350	686	-	430	625	171	435	470	520	16-25	34	4	510
400	400	762	-	470	720	257	485	525	580	16-30	36	4	750
500	500	914	-	590	840	257	608	650	705	20-34	44	4	1190
600	600	1067	-	700	1050	150	718	770	840	20-41	48	5	2100
700	700	1245	-	780	1150	183	788	840	910	24-41	50	5	3000
