锻钢浮动球阀

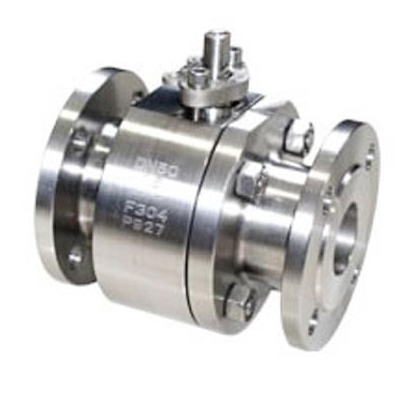

锻钢浮动球阀,压力材质:PN16/25/40/64C/P/R,介质:水、油、气及某些腐蚀性液体

产品概述

锻钢浮动球阀主要用于截断或接通介质，也可用于流体的调节与控制。日标球阀广泛用于石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。

制造标准

设计与制造标准: BS5351, ASME B16.34
结构长度: ANSI B16.10
法兰连接: ANSI B16.25
对焊端: ANSI B16.25
试验及检验: API 598
阀体温度等级: Class150, Max 275 Class300, Max 720

零件材料

序号	材料名称	碳钢	不锈钢
1	阀体	A105	F304	F304L	F316	F316L
2	球	SS304		SS304L	SS316	SS316L
3	阀杆	SS304		SS304L	SS316	SS316L
4	密封圈	PTFE、RPTFE
5	垫片	O型圈, PTFE, 金属垫片
6	填料	PTFE, 金属垫片
7	止推垫片	PTFE
8	定位片	A283D, 不锈钢
9	手柄	A283D, 不锈钢
10	薄型螺母	不锈钢
11	定位销	不锈钢
12	螺母	A194-2H	A194-8		A194-8M
13	螺栓	A193-B7	A193-B8		A193-B8M

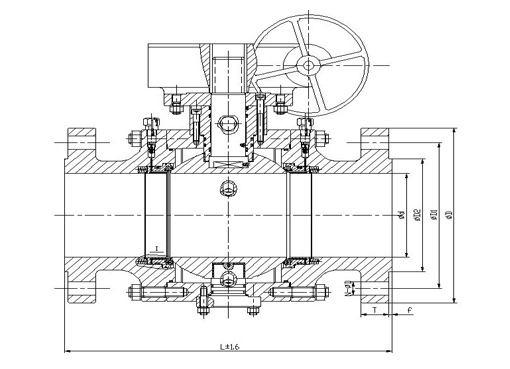

结构图片

锻钢浮动球阀,压力材质:PN16/25/40/64C/P/R,介质:水、油、气及某些腐蚀性液体

外形尺寸

Class 150LB
通径	L	d	D	D1	D2	b	f	z-d	H	W	重量
1/2	108	13	89	60.5	35	12	1.6	4-15	56	130	2.8
3/4	117	19	98	70	43	12	1.6	4-15	70	160	4.3
1	127	25	108	79.5	51	12	1.6	4-15	80	220	5.7
1-1/4	140	32	117	89	64	13	1.6	4-15	90	250	6.7
1-1/2	165	38	127	98.5	73	15	1.6	4-15	100	250	9.8
2	178	51	152	120.5	92	16	1.6	4-19	110	290	14.7
Class 300LB
通径	L	d	D	D1	D2	b	f	z-d	H	W	重量
1/2	140	13	95	66.5	35	14.2	1.6	4-15	56	130	3.3
3/4	152	19	117	82.5	43	15.7	1.6	4-19	70	160	5.6
1	165	25	124	89	51	17.5	1.6	4-19	80	220	6.7
1-1/4	178	32	133	98.5	64	19	1.6	4-19	90	250	9.5
1-1/2	190	38	156	114.5	73	20.6	1.6	4-22	100	250	13.4
2	216	51	165	127	92	22.3	1.6	8-19	110	290	20

声明：本文中所有文字、数据、图片均只适用于参考，锻钢浮动球阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
