DQ41F低温球阀

DQ41F低温球阀,压力材质:PN16C/25C/P/R,介质:介质最低温度不得低于-196度

产品概述

低温球阀法兰低温球阀分为低温浮动球和低温固定球两类,用于截断或接通管路中的低温介质,介质最低温度不得低于-196度。

执行标准

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

压力试验

公称压力	1.6	2.5	4
强度试验	2.4	3.8	6
水密封试验	1.8	2.8	4.4
气密封试验	0.4-0.7

零件材料

阀体	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球体阀杆	2Cr13	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
阀座	聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片	聚四氟乙烯PTFE 不锈钢/柔性石墨齿形垫片
阀杆座	聚四氟乙烯PTFE 不锈钢/柔性石墨
填料	聚四氟乙烯PTFE 增强柔性石墨
填料压盖	WCB	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
温度	-40～150
介质	水蒸汽油品	硝酸类		强氧化介质	醋酸类		尿素类

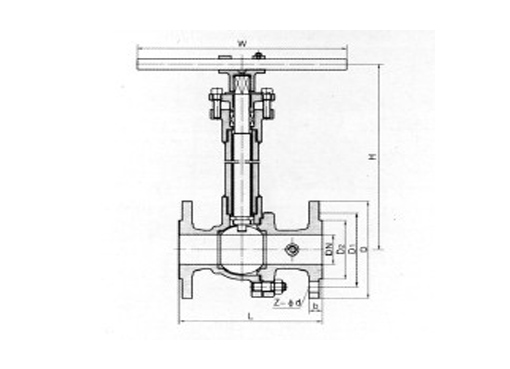

结构图片

DQ41F低温球阀,压力材质:PN16C/25C/P/R,介质:介质最低温度不得低于-196度

连接尺寸 PN1.6

产品型号	公称通径	PN1.6MPa								WT
Type	DN	L	D	D1	D2	b	Z-Φd	H	W	(kg)
DQ41F-16C DQ41F-16P DQ641F-16C DQ641F-16P DQ9B41F-16C DQ9B41F-16P	15	130	95	65	45	14	4-Φ14	178	140	3
	20	140	105	75	55	14	4-Φ14	184	160	4
	25	150	115	85	65	14	4-Φ14	195	180	5
	32	165	135	100	78	16	4-Φ18	280	250	9
	40	180	145	110	85	16	4-Φ18	280	300	11
	50	203	160	125	100	16	4-Φ18	300	350	15
	65	222	180	145	120	18	4-Φ18	330	350	19
	80	241	195	160	135	20	8-Φ18	360	400	27
	100	305	215	180	155	20	8-Φ18	400	500	38
	125	356	245	210	185	22	8-Φ18	430	600	58
	150	394	280	240	210	24	8-Φ23	500	800	81
	200	457	335	295	265	26	12-Φ23	680	800	95
	250	533	405	355	320	30	12-Φ25	790	1300	140

连接尺寸 PN2.5

产品型号	公称通径	PN2.5MPa								WT
Type	DN	L	D	D1	D2	b	Z-Φd	H	W	(kg)
DQ41F-25 DQ41F-25P DQ641F-25 DQ641F-25P DQ9B41F-25 DQ9B41F-25P	15	140	95	65	45	16	4-Φ14	178	140	3
	20	152	105	75	55	16	4-Φ14	184	160	4
	25	165	115	85	65	16	4-Φ14	195	180	6
	32	178	135	100	78	18	4-Φ18	280	250	10
	40	190	145	110	85	18	4-Φ18	280	300	14
	50	216	160	125	100	20	4-Φ18	300	350	20
	65	241	180	145	120	22	8-Φ18	330	350	25
	80	283	195	160	135	22	8-Φ18	360	400	30
	100	305	230	190	160	24	8-Φ23	400	500	40
	125	381	270	220	188	28	8-Φ25	430	600	65
	150	403	300	250	218	30	8-Φ25	500	800	85
	200	502	360	310	278	34	12-Φ25	680	800	100
	250	568	425	370	332	36	12-Φ30	790	1300	165

声明：本文中所有文字、数据、图片均只适用于参考，低温球阀性能参数、结构尺寸参数、价格等详情，请联系我们。
