产品概述

      衬氟放料球阀主要用于反映器，储罐和其他容器的底部排料，借助于 阀门 底部法兰焊接于储罐和其他的底部，因此消除工艺介质通常在容器出口的残留现象。 放料阀 根据实际情况的需要，放底结构设计为平底型，阀体为 V 型，并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启 阀门 瞬间，可以保护阀体不被介质冲刷、腐蚀，并对密封圈进行特种处理，使表面硬度达到 HRC56-62 ，具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时，采取短行程阀瓣的设计。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛应用。

特点用途

FEP(F46)、PCTFE(F3)衬氟放料球阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP衬氟放料球阀还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。衬氟放料球阀的L值为企业标准，左法兰比右法兰大一挡，D1与反应釜连接，分子为右法兰尺寸，分母为左法兰JB78尺寸，配反应釜50L-5000L。

性能参数

1 ：耐腐蚀性
1.1 、使用介质如水、丙酮、酒精、氨、碳酸钡、苯（ WCB 材质的终于低用温度 -29 ℃，最高温度为 425 ℃。）
1.2 ：使用介质如颗粒、油品、纸浆、二氧化碳（不锈钢材质的最低使用温度为 -100 ℃，最高使用温度为 232 ℃）
1.3 ：严禁使用含氟离子液体（如 HF 等）也不能用强碱及磷酸（温度 >150 ℃，浓度 >30% ）
2 ：不锈钢的一般工作温度：≤ 150 ℃
3 ：压力范围： 0.6~2.5Mpa
4 ：通径范围： 25~250mm

标准参数

设计与制造：GB12237
结构长度：GB12221
法兰连接尺寸：JB78
设计规范：GB12237/API608/API6D
驱动方式：手动、蜗轮传动、气动、电动
公称通径：（DN）50、80mm
公称压力：（PN）1.0～MPa，1.6MPa，2.5Mpa
适用温度：≤100℃、≤120℃、≤150℃（按照衬里材料）
适用温度：-50～180 ℃
试验与检验按GB/T13927
阀体：PN*1.5
密封:PN*1.1
低压密封：0.4-0.7Mpa

零件材料

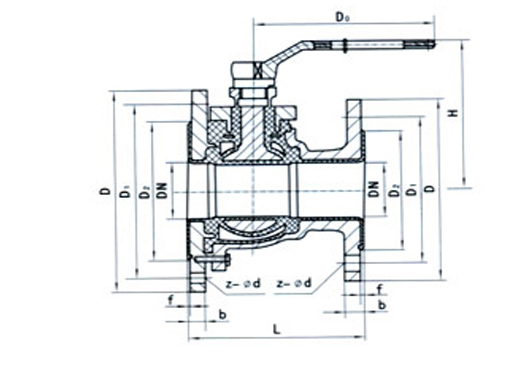

结构图片

外形尺寸

声明：本文中所有文字、数据、图片均只适用于参考，衬氟放料球阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

• 客户采购清单请传真或来电咨询。

• 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

• 具体商定：交货期、特殊要求等事宜。

订货须知

• 客户对产品有特殊要求，须在订货合同中提供以下说明：

• 结构长度

• 连接形式

• 公称直径、全通径、缩径、管道尺寸

• 运用介质及温度、压力范围

• 实验、检验标准及其他要求

• 本场可根据客户特殊要求配置各类驱动装置。

• 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
