球阀

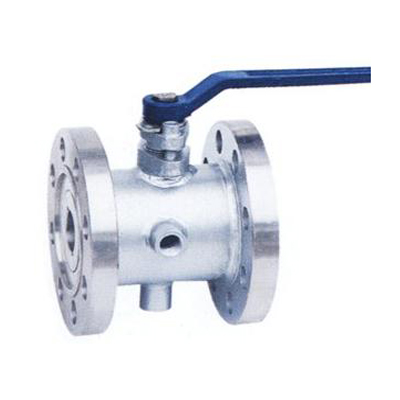

BQ41F不锈钢保温球阀

BQ41F不锈钢保温球阀,压力材质:PN10P/16P/25P,介质:重油、胶类等易凝固介质

产品概述

不锈钢保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。不锈钢保温球阀主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

零件材料

序号	零件名称	材质		序号	零件名称	材质
序号	零件名称	GB	ASTM	序号	零件名称	GB	ASTM
1	夹套	25	A105	5	球体	-	-
2	阀座	WCB	A216-WCB	6	阀杆	1Cr13	A247-410
3	阀体	1Cr18Ni9Ti	SS304	7	填料	柔性石墨
4	密封圈	PTFE、对位聚苯		8	填料压盖	WCB	A216-WCB

技术规范

设计标准	ASMEB16.34GB/T12224
结构长度	ASMEB16.10GB/T12221
连接法兰	ASMEB16.34JB/T79
驱动方式	手动、电动、气动
试验和检验	JB/T9092 API 598
适用介质	重油、胶类等易凝固介质

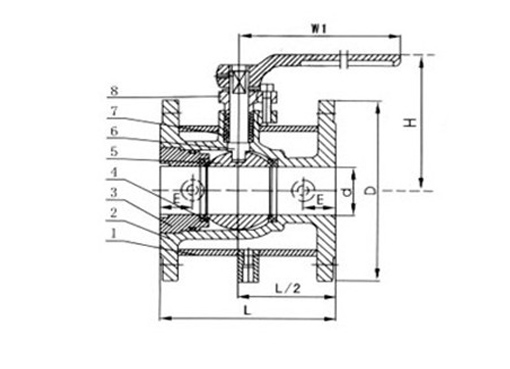

结构图片

BQ41F不锈钢保温球阀,压力材质:PN10P/16P/25P,介质:重油、胶类等易凝固介质

外形尺寸

公称通径 DN	L	D	D1	D2	B	F	Z-Φd	2-G
15	130	95	65	45	14	2	4-Φ14	3/8
20	150	105	75	55	14	2	4-Φ14	3/8
25	160	115	85	65	14	2	4-Φ14	3/8
32	165	135	100	78	16	2	4-Φ18	1/2
40	180	145	110	85	16	3	4-Φ18	1/2
50	200	160	125	100	16	3	4-Φ18	1/2
65	220	180	145	120	18	3	4-Φ18	1/2
80	250	195	160	135	20	3	4-Φ18	1/2
100	280	215	180	155	20	3	4-Φ18	1/2
125	320	280	240	210	22	3	4-Φ23	1/2
150	360	335	295	265	26	3	4-Φ23	1/2

声明：本文中所有文字、数据、图片均只适用于参考，不锈钢保温球阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
