BQ71F薄型保温球阀

BQ71F薄型保温球阀,压力材质:PN16/25/40C/P/R,介质:重油、胶类、硝酸腐蚀性、强氧化性、醋酸、尿素腐蚀性介质

产品概述

薄型保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

技术参数

主要型号：手动(BQ71F)、气动(BQ671F)、电动(BQ971F)
公称通径：DN15-100mm1/2“-4“
公称压力：PN1.0-2.5MPa
CLASS：150lb、JIS：10K

性能参数

公称压力或压力级		产品型号
PN1.0MPa		BQ71F-10C	BQ71F-10P	BQ71F-10P8	BQ71F-10P3	BQ71F-10R	BQ71F-10R8	BQ71F-10R3
PN1.6MPa		BQ71F-16C	BQ71F-16P	BQ71F-16P8	BQ71F-16P3	BQ71F-16R	BQ71F-16R8	BQ71F-16R3
PN2.5MPa		BQ71F-25	BQ71F-25P	BQ71F-25P8	BQ71F-25P3	BQ71F-25R	BQ71F-16R8	BQ71F-25R3
CLASS150		BQ71F-150(LB)C	BQ71F-150(LB)P	BQ71F-150(LB)P8	BQ71F-150(LB)P3	BQ71F-150(LB)R	BQ71F-150(LB)R8	BQ71F-150(LB)R3
10K		BQ71F-10(K)C	BQ71F-10(K)P	BQ71F-10(K)P8	BQ71F-10(K)P3	BQ71F-10(K)R	BQ71F-10(K)R8	BQ71F-10(K)R3
主要零件材料	阀体	WCB	ZGlCr18Ni9Ti	CF8(304)	CF8(304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF8M(316L)
	球体、阀杆	2Crl3	lCr18Ni9Ti	0Cr18Ni9(304)	0Cr18Ni9(304L)	1Cr18Ni2Mo2(316)	0Cr17Ni2Mo2(316)	0Cr17Ni2Mo2(316L)
	密封圈	聚四氟乙烯　　　对位聚苯
	填料、垫圈	V型聚四氟乙烯　　柔性石墨环　　聚四氟乙烯片　　柔性石墨复合垫
适用工况	适用介质	重油、胶类等	硝酸腐蚀性介质	强氧化性介质	醋酸等腐蚀性介质	尿素等腐蚀性介质
适用工况	适用温度	-28-300℃
配管法兰		JB79-59、GB9113、SH3406ANSIB16.5JISB2212

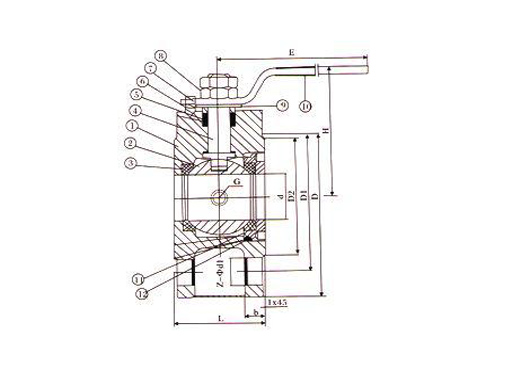

结构图片

BQ71F薄型保温球阀,压力材质:PN16/25/40C/P/R,介质:重油、胶类、硝酸腐蚀性、强氧化性、醋酸、尿素腐蚀性介质

外形尺寸

公称通径(DN)		产品型号
公称通径(DN)		L	D					W	H	3-G
(mm)	(in)	L	1.0MPa	1.6MPa	2.5MPa	150Lb	10k	手动	手动	3-G
15	1/2"	40	53	53	53	47	58	130	80	3/8
20	3/4"	45	63	63	63	57	63	170	80	3/8
25	1"	50	73	73	73	66	74	170	100	3/8
32	1 1/4"	60	84	84	84	75	84	200	110	1/2
40	1 1/2"	70	94	94	94	85	89	250	120	1/2
50	2"	80	109	109	109	103	104	250	130	1/2
65	2 1/2"	110	129	129	129	122	124	350	140	1/2
80	3"	120	144	144	144	135	134	350	150	1/2
100	4"	140	164	164	170	173	159	420	180	1/2

声明：本文中所有文字、数据、图片均只适用于参考，薄型保温球阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
