切断阀

ZSPQ气动活塞快速切断阀

ZSPQ气动活塞快速切断阀,压力材质:PN1.6Mpa/2.5Mpa/4.0Mpa,介质:水、蒸汽、油品、气体

产品概述

气动活塞快速切断阀由切断机构与气动活塞或薄膜执行机构组成。切断机构采用直通单座形成，DN20阀芯为单导向，DN25～200阀芯为双导向，具有结构简单、操作方便、使用可靠、快速开闭等特点。主要应用于无杂质、无颗粒的液体、气体介质，要求快速严密关闭，快速放空的自动控制系统中。产品符合GB/T4213-92。

主要零件材料

零件名称	材料
阀体、阀盖	ZG270-500、ZG1Cr18Ni9Ti
阀杆、阀芯	1Cr18Ni9
密封填料	V型聚四氟乙烯
密封垫	1Cr18Ni9夹石棉板
蜗杆	45
O型密封圈	耐油橡胶
压缩弹簧	60Si2Mn
支架	HT270
蜗轮箱、蜗轮、气缸、轴承盖、活塞	HT200
推杆	2Cr13

型号规格

类别	软密封	硬密封
类别	常温型	中温型	高温型	低温型
型号	ZSPQ-40	ZSPQ-40G	ZSPQ-40G	ZSPQ-40D
规格	DN20～200

技术参数

公称通径 mm	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
阀座直径 mm	26	43	43	52	62	79	94	115	145	166	216	可与本公司
额定流量系数 Kv	6.5	10	15	25	40	65	100	150	260	350	540	商洽生产
公称压力 MPa	4.0(JB/T79·2-94)
行程 mm	16			25		40			60
介质温度 ℃	-16～150(常温)；-60～450(中温)；-60～550（高温）；-250～60（低温）；
流量特性	两位快开式
配执行机构	ZSD-D			ZSD-3		ZSD-5			ZSD-7
法兰尺寸、型式	按JB/T79·2-94凹式（常、中、高温）；按JB/T79·3-94榫槽式（低温）
阀体材质	ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti

执行机构主要技术参数

型号	ZSD-D	ZSD-3	ZSD-5	ZSD-7
活塞直径 mm	150	200	300	400
有效面积 cm2	175	305	700	1245
行程 mm	16	25	40	60
进气孔螺纹	M16×1.5	M20×1.5		M24×2
最大输出力 N	7200	12800	29300	5200
可配附件	空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
操作气源压力 KPa	500

性能指标

公称通 mm		20	25	32	40	50	65	80	100	125	150	200
泄漏量滴/min	软密封	0
	硬密封	1	3				5			7		9
切断时间S		1～2					2～4
额定行程偏差%		+10

注：泄漏量试验介质为水

允许压差 Mpa

公称通 mm		20	25	32	40	50	65	80	100	125	150	200
允许压差	气开	4.0					4.0	4.0	2.8	3.5	2.4
允许压差	气关	4.0					2.5	1.7	1.0	1.1	0.8	0.6

结构图片

ZSPQ气动活塞快速切断阀,压力材质:PN1.6Mpa/2.5Mpa/4.0Mpa,介质:水、蒸汽、油品、气体

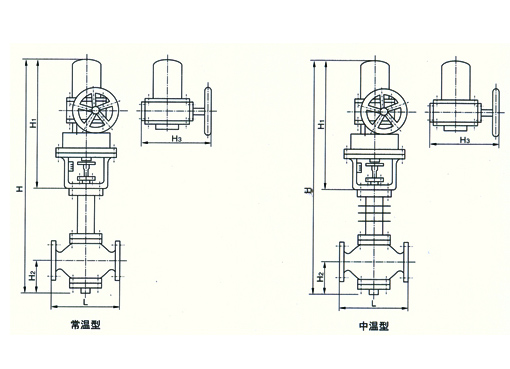

常温型及中温型外形尺寸

1、常温型
公称通径	L	H2	带手轮				不带手轮
公称通径	L	H2	H	H1	H3	重量Kg	H	H1	重量Kg
20	180	53	662	447	222	39	574	359	26
25	190	111	732	447	222	46	644	359	33
32	210	117	744	447	222	48	656	359	35
40	230	131	885	570	280	85	778	463	61
50	255	146	915	570	280	89	808	463	65
65	285	181	1131	706	389	135	969	542	97
80	310	190	1147	706	389	143	983	542	99
100	355	194	1155	706	389	163	991	542	109
125	425	256	1588	1022	389	305	1305	739	218
150	460	266	1608	1022	389	331	1325	739	244
200	560	289	1659	1022	389	445	1376	739	258
2、中温型
公称通径	L	H2	带手轮				不带手轮
公称通径	L	H2	H	H1	H3	重量Kg	H	H1	重量Kg
20	180	53	813	447	222	43	725	359	30
25	190	111	883	447	222	52	795	359	39
32	210	117	895	447	222	54	807	359	41
40	230	131	1036	570	280	90	929	463	66
50	255	146	1066	570	280	95	969	463	71
65	285	181	1296	706	389	145	1132	542	101
80	310	190	1310	706	389	155	1146	542	111
100	355	194	1318	706	389	172	1154	542	128
125	425	256	1803	1022	389	327	1520	739	240
150	460	266	1823	1022	389	356	1540	739	269
200	560	289	1874	1022	389	464	1591	739	377

结构图片

ZSPQ气动活塞快速切断阀,压力材质:PN1.6Mpa/2.5Mpa/4.0Mpa,介质:水、蒸汽、油品、气体

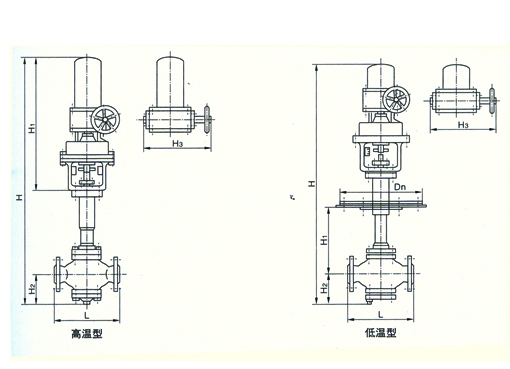

高温型及低温型外形尺寸

3、高温型
公称通径	L	H2	带手轮			不带手轮
公称通径	L	H2	H	H1	H3	H	H1
20	180	53	1018	447	222	930	359
25	190	111	1088	447	222	1000	359
32	210	117	1100	447	222	1012	463
40	230	131	1242	570	280	1135	463
50	255	146	1272	570	280	1165	542
65	285	181	1550	649	280	1443	542
80	310	190	1558	649	280	1451	542
100	355	194	1566	649	280	1459	739
125	425	256	2028	872	378	1895	739
150	460	266	2048	872	378	1915	739
200	560	289	2094	872	378	1961	739

4、低温型
公称	L	H2	H3	-100℃				-200℃				-250℃
通径				带手轮		不带手轮		带手轮		不带手轮		带手轮		不带手轮
DN				H1	H	H1	H	H1	H	H1	H	H1	H	H1	H
20	180	53	222	500	1127	500	1039	700	1327	700	1239	900	1527	900	11439
25	190	111	222	500	1181	500	1093	700	1381	700	1293	900	1581	900	1491
32	210	117	222	500	1193	500	1105	700	1393	700	1305	900	1593	900	1505
40	230	131	280	500	1310	500	1203	700	1510	700	1403	900	1710	900	1603
50	255	146	280	500	1335	500	1228	700	1535	700	1428	900	1735	900	1628
65	285	181	389	600	1554	600	1447	800	1754	800	1647	1000	1954	1000	1847
80	310	190	389	600	1565	600	1458	800	1765	800	1658	1000	1965	1000	1858
100	355	194	389	600	1569	600	1462	800	1769	800	1662	1000	1769	1000	1862
125	425	256	389	700	1942	700	1809	900	2142	900	2009	1100	2342	1100	2209
150	460	266	389	700	1952	700	1819	900	2152	900	2019	1100	2352	1100	2219
200	560	289	389	700	1982	700	1849	900	2182	900	2049	1100	2382	1100	2249

声明：本文中所有文字、数据、图片均只适用于参考，气动活塞快速切断阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
