ZSPC气动快速切断阀

ZSPC气动快速切断阀,压力材质:PN1.6Mpa/2.5Mpa/4.0Mpa,介质:水蒸汽油品类气液体、醋酸类、硝酸碱类腐蚀性气液体等

产品概述

气动快速切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和运程控制系统中。

主要零件材料

材料代号		C（WCB）	P（304）	R（316）
主要零件	阀体、阀盖	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	阀芯、阀座	1Cr18Ni9Ti（304）或司钛莱合金堆焊	1Cr18Ni9Ti（304）或司钛莱合金堆焊	1Cr18Ni12Mo2Ti（316）或司钛莱合金堆焊
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯（F4）、柔性石墨、
	垫片	增强聚四氟乙烯（F4）、不锈钢垫片、金属石墨缠绕垫片
	O型密封圈	耐油橡胶
	弹簧	60Si2Mn
	推杆	2Cr13
	手轮	HT200
适用工况	适用介质	水蒸汽油品类气液体	硝酸碱类腐蚀性气液体	醋酸类等腐蚀性气液体
适用工况	适用温度	硬密封：-30～+450℃ 软密封：-30～+180℃

主要技术参数

公称通径 mm	20	25	40		50	65	80	100	150		200
阀座直径 mm	20	25	32	40	50	65	80	100	125	150	200
额定流量系数 Kv	6.5	10	15	25	40	65	100	150	260	350	540
公称压力 MPa	1.6 ； 4.0 ； 6.4
行程 mm	10		16			25		30	40		60
流量特性	快开
执行器型号	ZSPA/B-1、ZSNA/B-1					ZSPA/B-2、ZSNA/B-2			ZSPA/B-3、ZSNA/B-3
作用形式	单作用型/双作用型
气源压力MPa	0.4-0.7
泄漏量	软密封:O泄漏；硬密封：10-5×阀的额定容量
切断时间S	0.5		1			1.5		2	3		4
配用附件：电磁阀、阀位回讯器、空气过滤减压器、手轮操作机构

允许压差Mpa

公称通径 mm					20	25	40	50	65	80	100	150	200
气缸直径 mm					150		200		300			400
气源压力KPa	500	允许压差	整机	流开	4	4	2.6	2.2	3.8	2.6	2	1.95	1.59
			气关式	流关	4	4	4	3.1	3.1	2.1	1.6	2	1.63
			整机	流开	4	3	2.1	1.7	1.7	1.1	0.9	0.52	0.43
			气开式	流关	4	4	1	4	4	3.6	2.7	3.4	2.2

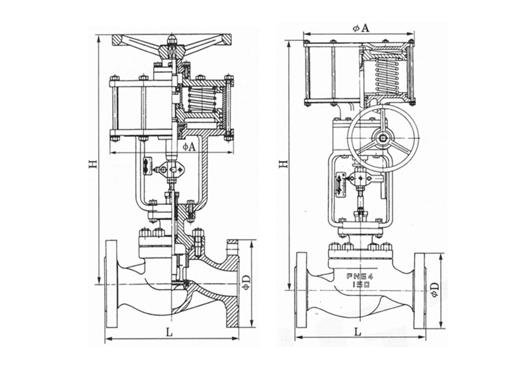

结构图片

ZSPC气动快速切断阀,压力材质:PN1.6Mpa/2.5Mpa/4.0Mpa,介质:水蒸汽油品类气液体、醋酸类、硝酸碱类腐蚀性气液体等

外形尺寸

DN(mm)	H(mm)	Hg(mm)	ФA(mm)	ФD(mm)		L(mm)
DN(mm)	H(mm)	Hg(mm)	ФA(mm)	PN1.6	PN6.4	PN1.6	PN6.4
25	410	580	196	115	135	184	210
40	514	684	266	150	165	222	251
50	520	690	266	165	175	254	286
65	694	904	348	185	200	276	311
80	696	906	348	200	210	298	337
100	709	919	348	220	250	352	394
150	1186	1146	486	285	340	451	508
200	1208	1468	486	340	405	600	650
