产品概述

      不锈钢气动紧急切断阀由气动活塞式执行机构和低流阻、双重密封结构的切断机构组成，执行机构动作速度快、推力大、具有弹簧复位功能、带手操作机构；阀体流路通畅、流量系数大、阀芯阀座有弹性和刚性串级双重密封。新颖独特的结构，使本产品成为一类快速动作、严密闭切断、安全可靠的高性能新型切断阀。 切断阀阀芯密封面材料可分为硬密封和软密封；按阀芯结构形式可分为单导向平板式和单导向平衡式。具有结构简单、动作可靠、严密切断、开关快速等特点。适用于无颗粒状、无杂质的气体、液体介质，要求快速严密关闭、快速放空和紧急切断的工况。本产品性能优良、规格齐全、体积小、重量轻等优点，广泛应用于化工、石油、冶金、轻纺等工业生产过程的自动化控制系统中。

主要零件材料及适用温度、介质

工作原理及结构说明

1.当气源给压时，先导阀开启，通过与阀瓣之间的导槽是进口端卸压，以减小启闭力，使切断阀开启省力而迅速，当气源卸压时紧急切断阀自动关闭。
2.气动切断阀设有易熔化塞自动切断装置，当环境温度达到75±5℃时易熔合金熔化，气缸卸压，使贮罐切断阀自动关闭。
3.站用切断阀采用聚四氟乙烯密封面，密封性良好。
4.储罐切断阀驱动部分和受压阀体分开，容易更换气缸易损件及气缸○型圈。不锈钢气动紧急切断阀是一种安全保护阀，安装在氨气、燃气与气体贮罐或管路上，与远距离气源配套使用，利用气源控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时，快速手动使气源卸压，或高温≥75±5℃时易熔合金熔化，而气缸自动卸压，(切断阀)迅速关闭而止漏，起安全保护作用。急切断阀(常闭式型)装有低熔点(易熔合金)的塞子，在出现紧急情况时≥80C温度(易熔合金)熔化堵塞气管泄压，阀门迅速关闭，保证贮罐系统的安全。

电控的工作原理

气源入口安装一只二位三通电磁阀，利用远程电器控制台控制阀门开关。
1.燃气泄漏报警器报警通电,电磁阀通电排气,阀门自动关闭.
2.手动控制电磁阀(按下红色卡子)排气,阀门自动关闭.

作用原理和结构说明

1.当气源给压时，先导阀开启，通过与阀瓣之间的导槽是进口端卸压，以减小启闭力，使切断阀开启省力而迅速，当气源卸压时紧急切断阀自动关闭。
2.气动切断阀设有易熔化塞自动切断装置，当环境温度达到75±5℃时易熔合金熔化，气缸卸压，使贮罐切断阀自动关闭。
3.站用切断阀采用聚四氟乙烯密封面，密封性良好。
4.储罐切断阀驱动部分和受压阀体分开，容易更换气缸易损件及气缸○型圈。

主要技术参数和性能指标

配用附件：电磁阀、阀位回讯器、空气过滤减压器、手轮操作机构

允许压差Mpa

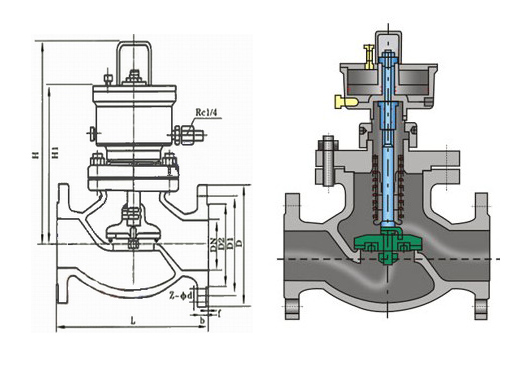

结构图片

主要外形尺寸

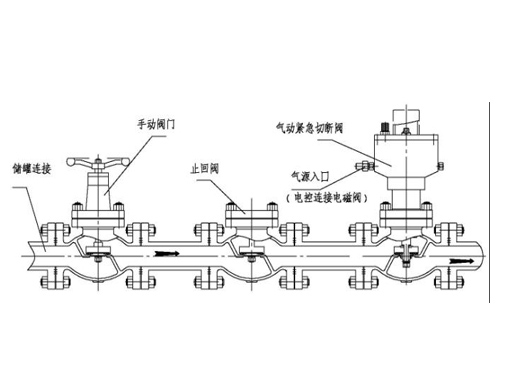

安装示意图

声明：本文中所有文字、数据、图片均只适用于参考，不锈钢气动紧急切断阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

• 客户采购清单请传真或来电咨询。

• 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

• 具体商定：交货期、特殊要求等事宜。

订货须知

• 客户对产品有特殊要求，须在订货合同中提供以下说明：

• 结构长度

• 连接形式

• 公称直径、全通径、缩径、管道尺寸

• 运用介质及温度、压力范围

• 实验、检验标准及其他要求

• 本场可根据客户特殊要求配置各类驱动装置。

• 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
