切断阀

WJ641H波纹管气动切断阀

WJ641H波纹管气动切断阀,压力材质:PN1.6Mpa/2.5Mpa/4.0Mpa,介质:水蒸汽油品类气液体、醋酸类、硝酸碱类腐蚀性气液体等

产品概述

波纹管气动切断阀是一种气动切断式的截止阀，常开型的气动波纹管切断阀，在工作状态电磁阀通电打开气源阀门开启，即断电. 电磁阀自动排气阀门自动关闭，与远距离的控制台（微机）配套使用，利用气源控制阀门的开启和关闭。双重的蜜蜂设计（波纹管+填料）若波纹管失效，阀杆填料也会避免泄露，保证阀杆的零泄露，提供无需维修条件。当事故发生时，阀门线圈瞬时断电，触发二位三通电磁阀快速排气并进入自锁状态。此时，即使撤区电源. 气源。阀门仍处于关闭状态不会重新自动打开。当工作人员处理事故时，必须是无气源压力，无电源的状态下进行维修，事故处理完后，人工重新开启阀门，才会恢复供气，即通电通气。阀门采用先导式阀瓣，开启轻松灵活，即使压力达到1.6MPa开启也十分轻松，当执行器给压时，先导阀开启。当执行器卸压时本阀自动关闭，本阀采用止回阀原理，只能单向截断，安装时必须注意阀门流向道标志（本阀流道方向高进低出）

性能特点

1、可长期稳定可靠运行带有节流阀芯，双波纹管密封，寿命更长久。 2、双重密封，超级密封性能采用由双层不锈钢波纹管密封和石墨填料组成的双重密封，杜绝泄露。 3、平面密封，杜绝泄露阀瓣与阀座之间平面密封形式，更加确保了阀杆处动态和静态密封性能的高度可靠，使其在各种方位下都能表现出优秀的密封性能。 4、节约运行成本零泄漏特性改善了系统的安全性，可节约能源，减少维修费用，并为用户提供清洁安全的工作环境。 5、操作简单方便，无需特殊维护关闭行程短，反应时间短；手轮无升降，即使在狭小的空间也能启、闭自如．阀杆升降位置显示使操作更方便。双层波纹管密封结构既杜绝泄漏又无需特殊维护。

技术规范

结构形式	BB-BG-OS&Y
驱动方式	手动
驱动方式	气动
设计标准	DIN3356
结构长度	DIN3202
连接法兰	DIN2543-2545
试验和检验	DIN3230

性能规范

公称压力（MPa）	壳体试验压力（MPa）	密封试验压力（MPa）	适用温度（℃）	适用介质
1.6	2.4	1.76	-20℃-350℃	水、蒸汽、油品等
2.5	3.75	2.75
4.0	6.0	4.4

主要零部件材质

序号NO.	名称	材质
1	阀体	WCB、F304、F316
2	阀瓣	2CR13、F304、F316
3	轴销	F304、F316
4	波纹管组件	F304、F316L
5	阀盖	WCB、F304、F316
6	填料packing	柔性石墨
7	压套	25#、F304、F316
8	定位片locator	25#、F304、F316
9	阀杆螺母	铜合金ZQA19-4
10	手轮	碳钢
11	并帽	25#
12	油杯	黄铜
13	六角螺母	ASTMA193 2H、A193-8、A193-8M
14	双头螺栓bolt	ASTMA193 B7、A193-B8、A193-B8M
15	垫片	柔性石墨+不锈钢
16	阀杆	2Cr13、F304、F316

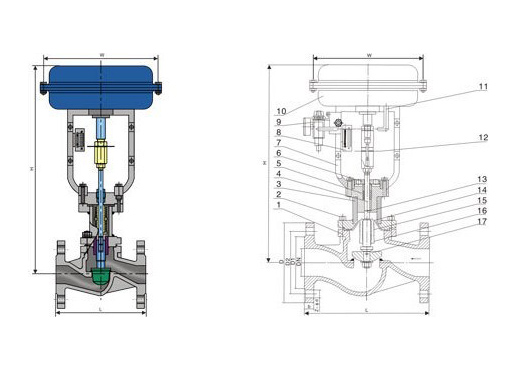

结构图片

WJ641H波纹管气动切断阀,压力材质:PN1.6Mpa/2.5Mpa/4.0Mpa,介质:水蒸汽油品类气液体、醋酸类、硝酸碱类腐蚀性气液体等

外形尺寸

WJ641H-25
压力等级	PN16
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	205	205	217	230	235	240	285	310	370	430	445	560	695	740
W	120	120	140	140	160	180	180	200	250	300	300	400	520	520
重量（kg）Weight	4.5	4.8	5.5	7.8	9.5	12.7	18.6	23.5	39.5	56.8	76.1	115	237.2	399.5
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635
WJ641H-25
压力等级	PN25
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	205	205	217	230	235	240	285	310	370	430	445	560	695	740
W	120	120	140	140	160	180	180	200	250	300	300	400	520	520
重量（kg）Weight	4.5	4.8	5.5	8	9.8	13	19.2	24.3	43.7	57.9	81.6	137	288.1	420
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635
WJ641H-40
压力等级	PN40
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	205	205	217	230	235	240	285	310	370	430	445	560	695	740
W	140	140	140	160	180	180	200	250	300	350	350	450	520	520
重量（kg）Weight	4.5	4.8	5.5	8.3	10.5	13.6	20.5	25.6	46.1	61.2	85	159	308.5	445
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	163

声明：本文中所有文字、数据、图片均只适用于参考，波纹管气动切断阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
