截止阀

J41T铸铁截止阀

J41T铸铁截止阀,压力材质:PN10/16/25,介质:水、蒸气、油品等

产品概述

铸铁截止阀广泛应用于市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食41T品、航运、医药和轻纺等各个领域。

主要零件材料

零件名称：	J41T-16	J41W-10
阀体,阀盖,手轮	灰铸铁	灰铸铁
阀杆	碳钢	碳钢
密封圈	黄铜,不锈钢	灰铸铁

性能规范

型号	J41T-16	J41W-10
公称压力	1.6	1.6
强度试验(水)Mpa	2.4	2.4
密封试验(水)Mpa	1.8	1.8
适用介质	水,蒸汽	油品
适用温度℃	≤120	≤160

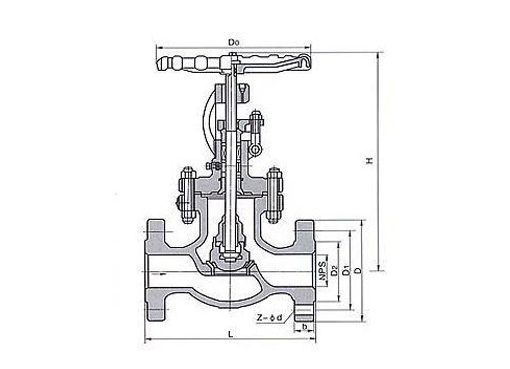

结构图片

J41T铸铁截止阀,压力材质:PN10/16/25,介质:水、蒸气、油品等

外形尺寸

法兰尺寸按 JB78 PN1.6MPa规定
型号	公称通径DN(mm)	尺寸
型号	公称通径DN(mm)	L	D	D1	D2	b-f	Z-Φd	H	Do
J41T-16 J41W-10 J41H-16 J41X-10	15	120	95	65	45	42049	4-14	113	80
	20	150	105	75	55	42051	4-14	113	80
	25	160	115	85	65	42051	4-14	125	80
	32	180	135	100	78	42053	4-18	145	100
	40	200	1451	110	85	42081	4-18	180	130
	50	230	60	125	100	42083	4-18	200	130
	65	290	180	145	120	42083	4-18	205	150
J41T-16 J41W-10 J41H-16 J41X-10 中部法兰	65	290	180	145	120	42085	4-18	310	150
	80	310	195	160	135	42087	8-18	350	240
	100	350	215	181	155	42089	8-18	365	240
	125	400	245	210	185	42089	8-18	430	300
	150	480	280	240	210	42091	8-23	450	300
	200	600	335	295	265	42093	12-23	556	300

声明：本文中所有文字、数据、图片均只适用于参考，铸铁截止阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
