截止阀

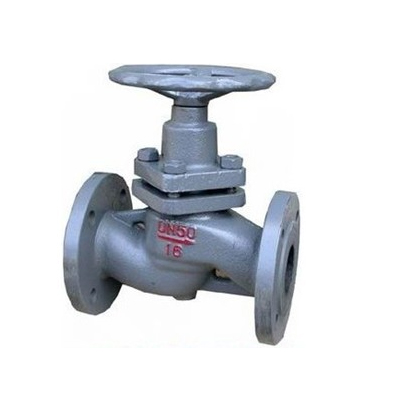

UJ41H-UJ41Y柱塞截止阀

UJ41H-UJ41Y柱塞截止阀,压力材质:PN 1.6 MPa、2.5 MPa、4.0 MPa、6.4 MPa、10.0 MPa、16.0 Mpa,介质:水、蒸汽、油品(C)、硝酸类(P)、醋酸类(R)等

产品概述

柱塞截止阀是由阀体、阀盖、阀杆、柱塞、密封圈、手轮等零七八碎件组成（如图）。当旋转手轮时，通过阀杆带动柱塞，使柱塞顶斜锥面与阀座锥面往复离合，完成阀门的开启和关闭。在阀门中，柱塞与密封圈间采用过盈配合。通过调节阀盖固定螺栓的压紧，使密封圈被压缩，内圈紧包柱塞外圈紧贴阀腔内壁，这样在密封圈上所产生的径向分力将在于流体的压力，从而保证了密封性，杜绝了外泄漏。由于密封圈采用回弹性强，而靡性高的无毒新型密封材料，所以密封可靠、经久耐用。阀座与柱塞的锥面密封部位，采用优质耐靡材料，能保证阀门的使用寿命。本阀门结合柱塞阀的无泄漏优点和截止阀的启闭快特点，成为一个结构新颖、用途广泛的新品种。

应用规范

设计与制造	GB12235，GB12234
结构长度	国标GB12221、部标JB97、美标ANSI、B16.10
法兰结构尺寸	JB81-59、HB5010-58、HG2059220635、ANSI、B16.5
检查和试验	按GB/T13927-1992或IBJ16006-1990、API598之规定

性能规范

阀体材料	适用温度	适用介质	范围压力
铸钢	≤425℃	水、蒸气、石油	PN1.6－10
不锈钢	≤300℃	硝酸、醋酸	PN1.6－10
含钼不锈钢	≤300℃	氮、氢、氨、尿素	PN1.6－10
蒙乃尔	≤300℃	氢、氟、酸	PN1.6－10
铬钼矾钢	≤600℃	蒸气、石油	PN1.6－10

安装维修

1、本公司生产的柱塞式截止阀出厂前每只均经过调试，按标准试压，持续三分钟无渗漏使用时只需外表及孔腔清洗干净，不必拆洗和调整更动，基本上可保证在一年内无须检修。
2、柱塞式截止阀可在管疲乏上任意位置安装。介质流动方向见阀体上箭头所示。
3、经过一段时间的使用如有渗漏必须先交无效分蘖门开启后，再将阀盖上的压紧螺栓均匀地略加旋紧压至不漏即可，不宜盲目将螺栓拧得太紧，造成密封圈压坏，失去密封作用。
4、当密封圈损坏需要更换时应注意防止柱塞和新密封圈表面划痕和碰伤。

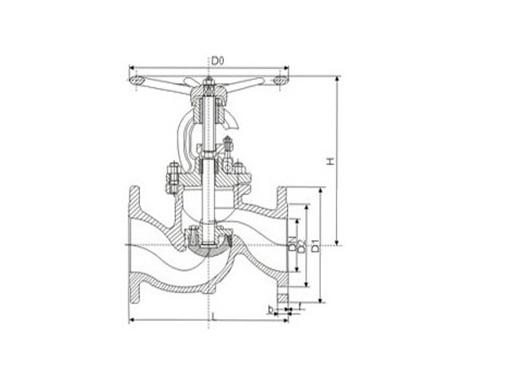

结构图片

UJ41H-UJ41Y柱塞截止阀,压力材质:PN 1.6 MPa、2.5 MPa、4.0 MPa、6.4 MPa、10.0 MPa、16.0 Mpa,介质:水、蒸汽、油品(C)、硝酸类(P)、醋酸类(R)等

连接尺寸

1.6Mpa主要外形尺寸和连接尺寸
DN	L	D	D1	D2	b	Z-φd	H≈	H1≈	D0	重量
DN	L	D	D1	D2	b	Z-φd	H≈	H1≈	D0	(公斤)
15	130	95	65	45	14	4-14	145	157	100	3.5
20	150	105	75	55	14	4-14	149	165	120	4.4
25	160	115	85	65	14	4-14	166	84	140	5.6
32	180	135	100	78	16	4-18	187	213	160	8.5
40	200	145	110	85	16	4-18	208	236	180	11
50	230	160	125	100	16	4-18	234	268	220	15
65	290	180	145	120	18	4-18	284	330	240	21
80	310	195	160	135	20	8-18	314	358	280	30
100	350	215	180	155	20	8-18	365	427	320	41
125	400	245	210	185	22	8-18	401	475	360	60
150	480	280	240	210	24	8-23	415	505	400	82
200	600	335	295	265	26	12-23	508	626	450	147
250	650	405	355	320	30	12-25	590	740	500	220
300	750	460	410	375	30	12-25	1000	1160	560	290
350	850	520	470	435	34	16-25	1040	1210	640	450
400	914	580	525	485	36	16-30	1200	1400	720	725
2.5Mpa主要外形尺寸和连接尺寸
DN	L	D	D1	D2	b	Z-φd	H≈	H1≈	D0	重量
DN	L	D	D1	D2	b	Z-φd	H≈	H1≈	D0	(公斤)
15	130	95	65	45	16	4-14	145	157	100	3.5
20	150	105	75	55	16	4-14	149	165	120	4.4
25	160	115	85	65	16	4-14	166	84	140	5.6
32	180	135	100	78	18	4-18	187	213	160	8.5
40	200	145	110	85	18	4-18	208	236	180	12
50	230	160	125	100	18	4-18	234	268	220	16
65	290	180	145	120	20	8-18	284	330	240	22
80	310	195	160	135	22	8-18	314	358	280	32
100	350	230	190	160	24	8-23	365	427	320	46
125	400	270	220	188	28	8-25	401	475	360	65
150	480	300	250	218	30	8-25	415	505	400	92
200	600	360	310	278	34	12-25	508	626	450	165
250	650	425	370	332	36	12-30	590	740	500	250
300	750	485	430	390	40	16-30	1000	1160	560	305
350	850	550	490	448	44	16-34	1040	1210	640	470
400	914	610	550	505	48	16-34	1200	1400	720	780

4.0Mpa主要外形尺寸和连接尺寸
DN	L	D	D1	D2	D6	b	Z-φd	H≈	H1≈	D0	重量
DN	L	D	D1	D2	D6	b	Z-φd	H≈	H1≈	D0	(公斤)
15	130	95	65	45	40	16	4-14	145	157	100	3.5
20	150	105	75	55	51	16	4-14	149	165	120	4.4
25	160	115	85	65	58	16	4-14	166	84	140	5.6
32	180	135	100	78	66	18	4-18	187	213	160	8.5
40	200	145	110	85	76	18	4-18	208	236	180	12
50	230	160	125	100	88	20	4-18	234	268	220	16
65	290	180	145	120	110	22	4-18	284	330	240	22
80	310	195	160	135	121	22	8-18	314	358	280	32
100	350	230	190	160	150	24	8-23	365	427	320	46
125	400	270	220	188	176	28	8-25	401	475	360	70
150	480	300	250	218	204	30	8-25	415	505	400	93
200	600	375	320	282	260	38	8-30	508	626	450	185
250	650	445	385	345	313	42	12-34	590	740	500	275
300	750	510	450	408	364	46	12-34	1000	1160	560	340
350	850	570	510	465	422	52	16-34	1040	1210	640	510
400	914	655	585	535	474	58	16-41	1200	1400	720	850

6.4Mpa主要外形尺寸和连接尺寸
DN	L	D	D1	D2	D6	b	Z-φd	D0
15	170	105	75	55	41	18	4-14	140
20	190	125	90	68	51	20	4-18	160
25	210	135	100	78	58	22	4-18	180
32	230	150	110	82	66	24	4-23	200
40	260	165	125	95	76	24	4-23	240
50	300	175	135	105	88	26	4-23	280
65	340	200	160	130	110	28	8-23	320
80	380	210	170	140	121	30	8-23	360
100	430	250	200	168	150	32	8-25	400
125	500	295	240	202	176	36	8-30	450
150	550	340	280	240	204	38	8-34	500
200	600	405	345	300	260	44	12-34	560
250	650	470	400	352	313	48	12-41	640
300	750	530	460	412	364	54	16-41	800

声明：本文中所有文字、数据、图片均只适用于参考，柱塞截止阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
