截止阀

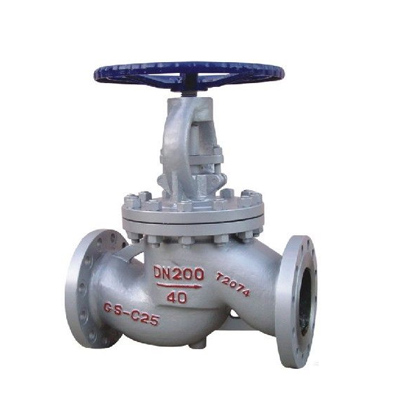

J41H-Y-W撞击式大口径截止阀

J41H-Y-W撞击式大口径截止阀,压力材质:PN16C/16P/16R/16I,介质:水、蒸汽、油品(C)、硝酸类(P)、醋酸类(R)等

产品概述

撞击式大口径截止阀结构先进、密封可靠、性能优良、造型美观。特别是启闭采用了活络连接结构，极大提高阀杆的钢度，显著降低了噪音和振动，提高了阀门的使用寿命与各项性能。大口径截止阀可以安装管道的任何位置上，介质可在任意方向通过。

产品特点

1.DN250以上采用先进的多密封，双支架，采用导向运动（能极大提高抗水锤冲击）、介质从上方进入，交好解决了大口径截止阀启闭力距大，密封无法关严，填料室跑冒、漏等问题，有力提高了阀门各项性能与使用范围。（“关”的力矩是普通阀门的10%“开”的力矩是普通阀门的3%）。
2.大口径截止阀适用于各类腐蚀性介质的管道上，有良好的防腐蚀性和足够的强度。
3.合金钢截止阀适用于耐高温耐的蒸气、油品管道上，具有耐高温特点大口径截止阀广泛应用于给排水、冶金、蒸汽、电力、石油化工等行业，是现代工业中理想的通用管道控制部件。

执行标准

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验

GB122235	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

压力试验

公称压力	1.6	2.5	4	6.4	10	16
强度试验	2.4	3.8	6	9.6	15	24
水密封试验	1.8	2.8	4.4	7	11	18
上密封试验	1.8	2.8	4.4	7	11	18
气密封试验	0.5-0.7

零件材料

体、盖、板	阀杆	密封面	垫片	填料	工作温度℃	适用介质
WCB	2Cr13	13Cr	增强柔性石墨	柔性石墨	≤425	水蒸汽油品
				增强柔性石墨
WC1	38CrMoAl	STL	13Cr/柔性石墨		≤450
WC6		本体材料	1Cr13		≤540
WC9			08软钢	SFB/260	≤570
C5 C12				SFP/260	≤540
ZGCr5Mo	25Cr2MoV	尼龙	0Cr18Ni9Ti	PTFE	≤200	硝酸类
ZG1Cr18Ni9Ti	1Cr18Ni9Ti		0Cr17Ni12Mo2Ti
			XD550F(T)		≤200	醋酸类
ZG1Cr18Ni12Mo2Ti	1Cr18Ni12Mo2Ti		PTFE

结构图片

J41H-Y-W撞击式大口径截止阀,压力材质:PN16C/16P/16R/16I,介质:水、蒸汽、油品(C)、硝酸类(P)、醋酸类(R)等

连接尺寸

1.6MPa	DN	L	D	D1	D2	b	H	Do	重量
J41H J41Y J41W J41F J41N16C 16P 16R 16I	10	130	90	60	40	14	198	120	4.9
	15	130	95	65	45	14	218	120	5.3
	20	150	105	75	55	14	258	140	7
	25	160	115	85	65	14	275	160	7.4
	32	180	135	100	78	16	280	180	8.3
	40	200	145	110	85	16	330	200	12.6
	50	230	160	125	100	16	350	240	14
	65	290	180	145	120	18	400	280	22.7
	80	310	195	160	135	20	355	280	29
	100	350	215	180	155	20	415	320	32.8
	125	400	245	210	185	22	460	360	79.5
	150	480	280	240	210	24	510	400	93
	200	600	335	295	265	26	710	400	179
	250	622	405	355	320	30	786	450	441
	300	698	460	410	375	30	925	500	646

声明：本文中所有文字、数据、图片均只适用于参考，撞击式大口径截止阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
