截止阀

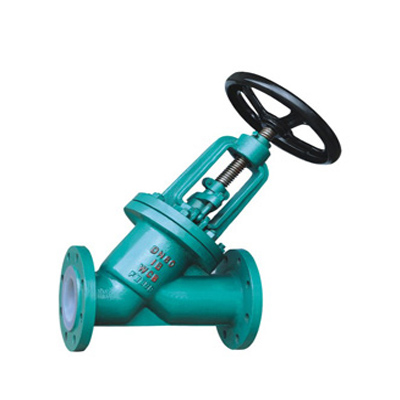

J45F46直流式衬氟截止阀

J45F46直流式衬氟截止阀,压力材质:PN1.0～2.5(Mpa),介质:水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质

产品概述

直流式衬氟截止阀是指关闭(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。J45F46-16C直流式衬氟截止阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。

技术规范

设计标准	GB12233
结构长度	GB12221
法兰标准	JB/T79-94
法兰标准	GB9113.1-26
检验试验	JB/T9092-99
驱动方式	手动、电动、气动

零件材料

序号	零件名称	材料
1	阀体、阀盖	灰铸铁，铸钢，不锈钢，内衬F46,F3
2	阀瓣	优碳钢，不锈钢，内衬F46,F3
3	阀杆	不锈钢
4	填料	F46,F3
5	阀杆螺母	2HMn58-2-2
6	手轮	HT200

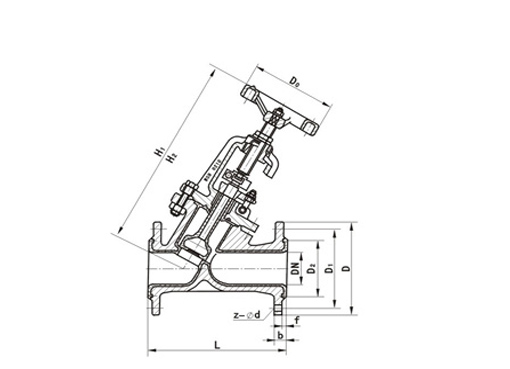

结构图片

连接尺寸

DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-Фd	D0	H1	H2	W(Kg)
DN(mm)	NPS(inch)	PN1.6MPa
15	1/2	130	95	65	43	3	14	4-Ф14	100	180	195	7
20	3/4	150	105	75	50	3	14	4-Ф14	100	215	235	8
25	1	160	115	85	60	3	16	4-Ф14	120	220	245	9
32	11/4	180	135	100	68	3	18	4-Ф18	140	250	275	11
40	11/2	200	145	110	80	3	18	4-Ф18	160	283	315	15
50	2	230	160	125	100	3	20	4-Ф18	180	316	360	18
65	21/2	290	180	145	115	3.5	20	4-Ф18	200	353	408	26
80	3	310	195	160	130	3.5	22	8-Ф18	240	437	505	35
100	4	350	215	180	150	4	24	8-Ф18	280	480	566	48
125	5	400	245	210	180	4	26	8-Ф18	320	540	650	65
150	6	480	280	240	210	4	28	8-Ф23	360	605	740	95
200	8	600	335	295	260	5	32	12-Ф23	400	650	800	150
250	10	730	405	355	319	5	36	12-Ф26	450	680	870	235
300	12	850	460	410	370	6	40	12-Ф26	500	770	1050	350

声明：本文中所有文字、数据、图片均只适用于参考，直流式衬氟截止阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
