截止阀

J41N液化气专用截止阀

J41N液化气专用截止阀,压力材质:PN1.6MPa-4.0MPa,介质:天然气、氧气、氮气、氢气等气体的液化与纯化系统

产品概述

液化气专用截止阀驱动方式为手动,连接为法兰连接方式,阀门为直通式,阀座密封面材料为尼龙塑料、公称压力 PN40、阀体材料为碳素钢的截止阀。

性能参数

型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
J41N-40	40	4.0	≤150	石油气、空气等无腐蚀性介质

零件材料

型号	材料
型号	阀体、阀盖	阀杆	密封面	填料
J41N-40	碳素钢铸件或锻件	碳素钢铸件或锻件	铁基合金	铁基合金

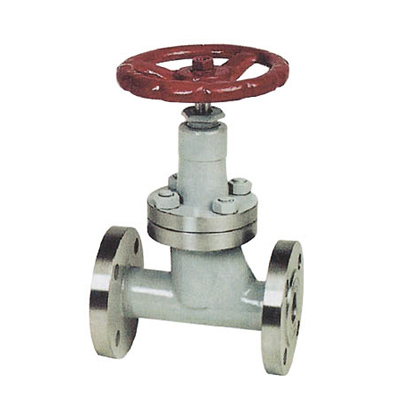

结构图片

J41N液化气专用截止阀,压力材质:PN1.6MPa-4.0MPa,介质:天然气、氧气、氮气、氢气等气体的液化与纯化系统

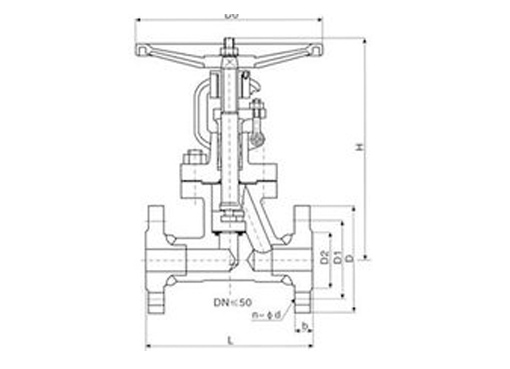

外形尺寸

DN	L	D	D1	D2	b	z×φd	H	D0	重量/KG
10	130	90	60	40	16	4×φ14	198	120	4.5
15	130	95	65	45	16	4×φ14	233	120	5
20	150	105	75	55	16	4×φ14	275	140	7
25	160	115	85	65	16	4×φ14	285	160	9
32	180	135	100	78	18	4×φ18	302	160	12
40	200	145	110	85	18	4×φ18	355	200	17
50	230	160	125	100	20	4×φ18	373	240	24
65	290	180	145	120	22	8×φ18	408	280	33
80	310	195	160	135	22	8×φ18	436	320	44
100	350	230	190	160	24	8×φ23	480	360	60
125	400	270	220	188	28	8×φ25	558	400	89
150	480	300	250	218	30	8×φ25	611	400	130

声明：本文中所有文字、数据、图片均只适用于参考，液化气专用截止阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
