截止阀

J11W铜内螺纹截止阀

J11W铜内螺纹截止阀,压力材质:PN16T/16P,介质:水、蒸气、油品等

产品概述

铜内螺纹截止阀只供全开、全关各类管路或设备上的介质运行之用，不允许作节流用。手轮顺时针旋转为关闭，反之开启，介质流向与阀体箭头一致，不得借助任何杠杆开关。公称压力：PN1.6MPa适用介质：水、蒸汽轻质石油及非腐蚀性介质。

性能规范

型号	公称压力 (MPa)	试验压力PS(MPa)		工作压力Ps	工作温度℃	适用介质
		壳体	密封
J11W-16T	1.6	2.4	1.76	1.6	≤200	油类
J11W-16P						硝酸类腐蚀性介质

零件材料

零件名称	阀体、阀盖、阀瓣	密封圈		密杆		填料			垫片
材料	灰铸铁	黄铜		碳钢		油浸石棉盘根			橡胶石棉板
公称通径 DN	管螺纹 G	尺寸㎜								重量㎏
		L	L1		S	H	h2	Do
15	1/2	90	14		32	109	117	55		0.9
20	3/4	100	16		36	109	117	55		1.1
25	1	120	18		46	132	142	80		1.8
32	1 1/4	140	20		55	156	168	100		2.5
40	1 1/2	170	22		65	167	182	100		3.7
50	2	200	24		80	182	200	120		5.5
65	2 1/2	260	26		95	200	223	146		9.3

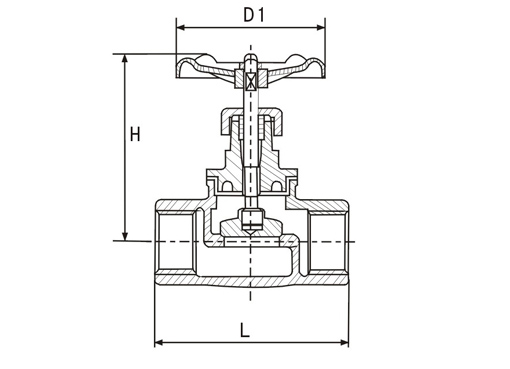

结构图片

J11W铜内螺纹截止阀,压力材质:PN16T/16P,介质:水、蒸气、油品等

外形尺寸

公称通径 DN	管螺纹 G	尺寸㎜						重量㎏
公称通径 DN	管螺纹 G	L	L1	S	H	h2	Do	重量㎏
15	1/2	65	12	30	81	87	60	0.6
20	3/4	75	13	36	87	94	60	0.8
25	1	90	15	46	99	107	80	1.1
32	1 1/4	105	16	55	112	122	90	2.1
40	1 1/2	120	18	62	125	137	100	2.8
50	2	140	20	75	140	155	100	4.4

声明：本文中所有文字、数据、图片均只适用于参考，铜内螺纹截止阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
