截止阀

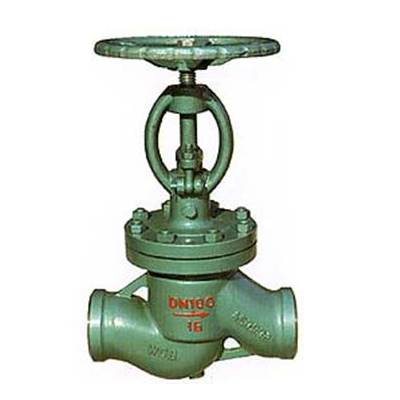

DSJ4lH-DSJ41Y水封截止阀

DSJ4lH-DSJ41Y水封截止阀,压力材质:PN 1.6~4.0 Mpa,介质:水、蒸汽、油品、硝酸、醋酸等

产品概述

水封截止阀适用于公称压力PN2.5～4.0MPa,工作温度0~450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介质，适用介质为：水、油品、蒸汽和非腐蚀性气体。

产品特点

1、选材考究，符合国内外相关标准，材料全面质量高。
2、密封副配对先进合理，提高了密封性能，使用寿命长。
3、产品按国家标准GB/T12235设计制造，结构新颖，造型美观。连接端有法兰和焊接，可根据用户不同要求配接。
4、填料函设计成水密封结构，接入0.6～1.6Ma的水填料，摩擦力小，密封好，能使系统大气隔离，保证良好的气密性，属环保产品。
５、阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性。
６、结构紧凑，操作灵活，检修方便。
７、倒密封采用不锈钢螺纹连接密封或本体堆焊奥氏不锈钢而成，密封可靠。填料更换可在不停机情况下进行，方便快捷不影响系统运行。

应用范围

设计与制造		GB/T12235
连接端尺寸	结构长度	GB/T12221
	焊端尺寸	GB/T12224
	法兰尺寸	JB/T79
检验与试验		JB/T9092
材料	碳钢	ASME A105 ASME A216
标志		GB/T12220
供货		JB/T7928

零件材料

阀体	阀盖	阀瓣	阀座	阀杆	填料	适用介质	适用温度 (≤℃)
WCB		25+D507MO	25+D577	2Crl3	柔性石墨	水、油品、蒸汽	425
A105		2Crl3+ Stellite12	2Crl3+ Stellite6	2Crl3	柔性石墨	水、油品、蒸汽	450

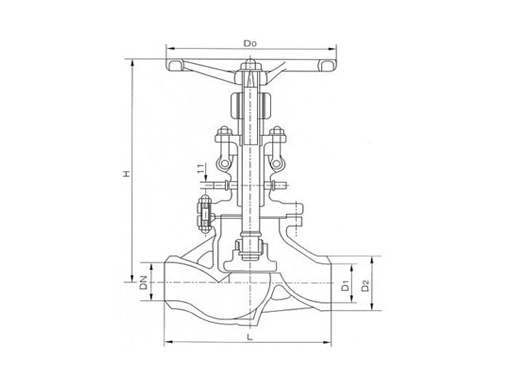

结构图片

DSJ4lH-DSJ41Y水封截止阀,压力材质:PN 1.6~4.0 Mpa,介质:水、蒸汽、油品、硝酸、醋酸等

外形尺寸

DSJ4lH、DSJ41Y法兰型
公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	D2	D6	b	f	n	Z-φd	DO	H	质量(kg)
2.5	10	130	90	60	40	-	16	2	-	4-φ14	120	272	6
	15	130	95	65	45	-	16	2	-	4-φ14	120	272	6
	20	150	105	75	55	-	16	2	-	4-φ14	120	280	6
	25	160	115	85	65	-	16	2	-	4-φ14	160	332	10
	32	180	135	100	78	-	18	2	-	4-φ18	160	342	l1
	40	200	145	110	85	-	18	3	-	4-φ18	200	395	17
	50	230	160	125	100	-	20	3	-	4-φ18	240	43l	24
	65	290	180	145	120	-	22	3	-	4-φ18	280	457	33
	80	310	195	160	135	-	22	3	-	8-φ18	320	505	47
	100	350	230	190	160	-	24	3	-	8-φ23	360	549	62
	125	400	270	220	188	-	28	3	-	8-φ25	400	62l	96
	150	480	300	250	218	-	30	3	-	8-φ25	500	703	128
	200	600	360	310	278	-	34	3	-	12-φ25	650	828	168
4.0	10	130	90	60	40	35	16	2	4	4-φ14	120	272	6
	15	130	95	65	45	40	16	2	4	4-φ14	120	272	6
	20	150	105	75	55	5l	16	2	4	4-φ14	120	280	6
	25	160	115	85	65	58	16	2	4	4-φ14	160	332	10
	32	180	135	100	78	66	18	2	4	4-φ18	160	342	11
	40	200	145	110	85	76	18	3	4	4-φ18	200	395	17
	50	230	160	125	100	88	20	3	4	4-φ18	240	43l	24
	65	290	180	145	120	110	22	3	4	4-φ18	280	457	33
	80	310	195	160	135	121	22	3	4	8-φ18	320	505	47
	100	350	230	190	160	150	24	3	4.5	8-φ23	360	549	62
	125	400	270	220	188	176	28	3	4.5	8-φ25	400	621	96
	150	480	300	250	218	204	30	3	4.5	8-φ25	500	703	128
	200	600	360	310	278	260	34	3	4.5	12-φ25	650	828	168

声明：本文中所有文字、数据、图片均只适用于参考，水封截止阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
