截止阀

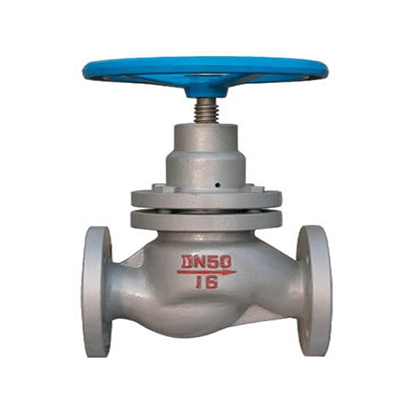

J40H-X手动柱塞截止阀

J40H-X手动柱塞截止阀,压力材质:PN16～PN40,介质:水、蒸汽、油品(C)、硝酸类(P)、醋酸类(R)等

产品概述

手动柱塞截止阀PN16～PN40由于密封圈采用新型非金属材料制成，具有经受长期高温、高压而不丧失弹性的性能，而且柱塞与密封圈之间的接触面积大，再者，密封圈系混合材料性能好，因此，密封可靠，经久耐用。主要适用于冶金、电业、化工、炼油、化肥、轻工、食品等行业中。

产品特点

1、在阀门中柱塞与密封采用过盈配合，通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜绝了外泄漏；
2、由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用，从而提高阀门的使用寿命；
3、本阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点，成为一种结构新颖，用途广泛的新品种；

执行标准

设计标准：GB12233-89、12235-89；
结构长度：GB12221-89；
法兰连接：GB79-59、GB113.1～9113.26；
传动方式：手动；
试验与检验：ZBJ160006、GB4981；

性能参数

公称压力	1.6	2.5	4.0	6.4	10.0
壳体试验压力（MPa）	2.4	3.75	6.0	9.6	15.0
高压密封试验压力（MPa）	1.76	2.75	4.4	7.04	11.0
低压气密封试验压力（MPa）	0.5～0.7
适用介质	水、蒸汽、油品（C）		硝酸类（P）、醋酸类（R）
适用温度（℃）	≤425		≤200

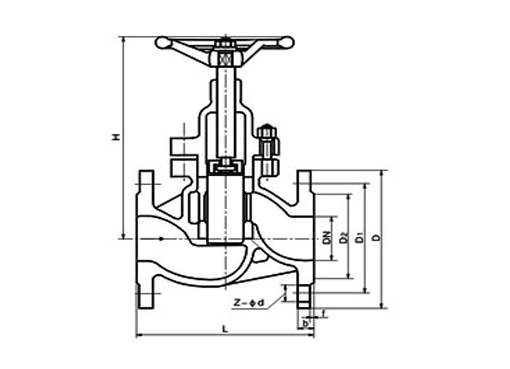

结构图片

J40H-X手动柱塞截止阀,压力材质:PN16～PN40,介质:水、蒸汽、油品(C)、硝酸类(P)、醋酸类(R)等

外形尺寸

型号	公称通径	主要外形尺寸和连接尺寸
型号	公称通径	L	D	D1	D2	b	Z-d	D0
J40HX-16C/P/R	15	130	95	65	45	14	4-14	80
	20	150	105	75	55	14	4-14	100
	25	160	115	85	65	14	4-14	120
	32	180	135	100	78	16	4-18	140
	40	200	145	110	85	16	4-18	160
	50	230	160	125	100	16	4-18	180
	65	290	180	145	120	18	4-18	220
	80	310	195	160	135	20	8-18	240
	100	350	215	180	155	20	8-18	280
	125	400	245	210	185	22	8-18	320
	150	480	280	240	210	24	8-23	350
	200	600	335	295	265	26	12-23	450
	250	650	405	355	320	30	12-25	500
	300	750	460	410	375	30	12-25	560
	350	850	520	470	435	34	16-25	640
	400	950	580	525	485	36	16-30	720
J40HX-25C/P/R	15	130	95	65	45	16	4-14	80
	20	150	105	75	55	16	4-14	100
	25	160	115	85	65	16	4-14	120
	32	180	135	100	78	18	4-18	140
	40	200	145	110	85	18	4-18	160
	50	230	160	125	100	20	4-18	180
	65	290	180	145	120	22	8-18	220
	80	310	195	160	135	22	8-18	240
	100	350	230	190	160	24	8-23	280
	125	400	270	220	188	28	8-25	320
	150	480	300	250	218	30	8-25	350
	200	600	360	310	278	34	12-25	450
	250	650	425	370	332	36	12-30	500
	300	750	485	430	390	40	16-30	560
	350	850	550	490	448	44	16-34	640
	400	950	610	550	505	48	16-34	720
J40HX-40C/P/R	15	130	95	65	45	16	4-14	80
	20	150	105	75	55	16	4-14	100
	25	160	115	85	65	16	4-14	120
	32	180	135	100	78	18	4-18	140
	40	200	145	110	85	18	4-18	160
	50	230	160	125	100	20	4-18	180
	65	290	180	145	120	22	8-18	220
	80	310	195	160	135	22	8-18	240
	100	350	230	190	160	24	8-23	280
	125	400	270	220	188	28	8-25	320
	150	480	300	250	218	30	8-25	350
	200	600	375	320	282	38	12-30	450
	250	650	445	385	345	42	12-34	500
	300	750	510	450	408	46	16-34	560
	350	850	570	510	465	52	16-34	640
	400	950	655	585	535	58	16-41	720

声明：本文中所有文字、数据、图片均只适用于参考，手动柱塞截止阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
