J41F手动钢制法兰截止阀

J41F手动钢制法兰截止阀,压力材质:PN16,介质:水、蒸气、油品等

产品概述

手动钢制法兰截止阀驱动方式为手动,连接方式为法兰连接,阀门为直通式,阀座密封面材料为氟塑料、公称压力PN16，阀体材料为碳素钢（J41F-16C）、 0Cr17Ni12Mo2 系不锈钢（J41F-16R/J41F-16R3）的截止阀。

结构形式

截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构，但其流体的阻力最大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。　

性能参数

型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
J41F-16C	16	1.6	≤425	水、蒸汽、油品
J41F-16R			≤150
J41F-16R3

零件材料

型号	材料
	阀体、阀盖	阀杆	密封面	填料
J41F-16C	碳素钢	铬不锈钢	铁基合金	铁基合金
J41F-16R
J41F-16R3

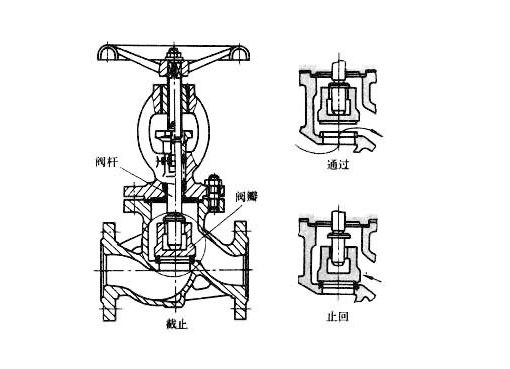

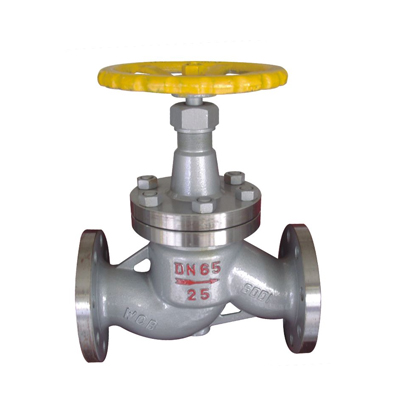

结构图片

J41F手动钢制法兰截止阀,压力材质:PN16,介质:水、蒸气、油品等

外形尺寸

DN	L	D	D1	D2	b	z×φd	H	D0	重量/KG
10	130	90	60	40	14	4×φ14	198	120	5
15	130	95	65	45	14	4×φ14	200	120	5.5
20	150	105	75	55	14	4×φ14	243	140	7.3
25	160	115	85	65	14	4×φ14	253	160	8
32	180	135	100	78	15	4×φ18	280	160	12
40	200	145	110	85	16	4×φ18	312	200	16
50	230	160	125	100	16	4×φ18	321	200	16
65	290	180	145	120	18	4×φ18	325	240	22
80	310	195	160	135	20	4×φ18	355	240	31
100	350	215	180	155	20	4×φ18	415	280	45
125	400	245	210	185	22	4×φ18	460	320	80
150	480	280	240	210	24	8×φ23	510	360	97
200	600	335	295	265	26	12×φ23	590	360	169
