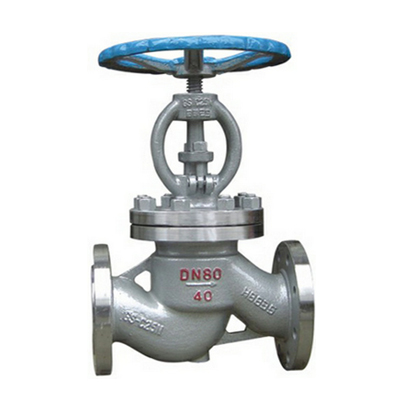

J41H-J41Y-J41W手动法兰国标截止阀

J41H-J41Y-J41W手动法兰国标截止阀,压力材质:PN16～PN160,介质:水、蒸汽、油品(C)、硝酸类(P)、醋酸类(R)等

产品概述

手动法兰国标截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。

执行标准

设计规范：GB/T 12235 ；
结构长度：GB/T 12221；
法兰连接：JB/T 79；
试验与检验：JB/T 9002；
产品标识：GB/T 12220；
供货规范：JB/T 7928；

结构形式

截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构，但其流体的阻力最大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。

性能参数

型号		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
工作压力（MPa）		1.6～16.0
适用温度（℃）		≤425		≤150
适用介质		水、蒸汽、油品		弱腐蚀性介质
材料	阀体、阀盖	碳素钢		铬镍钛不锈钢
	阀杆	铬不锈钢		铬镍钛不锈钢
	密封面	堆焊铁基合金	堆焊硬基合金	本体材料
	填料	石棉石墨、柔性石墨、聚四氟乙烯

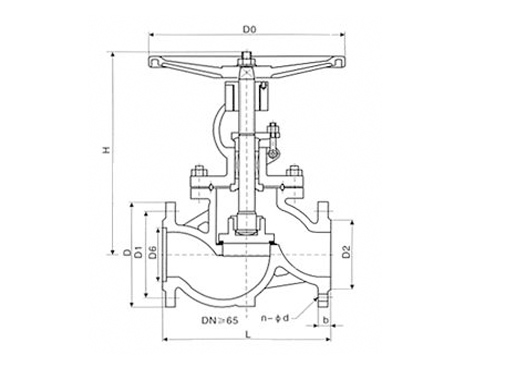

结构图片

J41H-J41Y-J41W手动法兰国标截止阀,压力材质:PN16～PN160,介质:水、蒸汽、油品(C)、硝酸类(P)、醋酸类(R)等

外形尺寸

2.5MPa	DN	L	D	D1	D2	b	n-φd	H	D0
	10	130	90	60	40	16	4-φ14	198	120
	15	130	95	65	45	16	4-φ14	218	120
	20	150	105	75	55	16	4-φ14	258	140
	25	160	115	85	65	16	4-φ14	275	140
	32	180	135	100	78	18	4-φ18	280	160
	40	200	145	110	85	18	4-φ18	330	180
	50	230	160	125	100	20	4-φ18	350	200
	65	290	180	145	125	22	8-φ18	400	280
	80	310	195	160	135	22	8-φ18	355	280
	100	350	230	190	160	24	8-φ23	415	320
	125	400	270	220	188	28	8-φ25	460	360
	150	480	300	250	218	30	8-φ25	510	450
	200	600	360	310	278	34	12-φ25	710	500
	250	622	425	370	332	36	12-φ30	786	550
	300	698	485	430	390	40	16-φ30	925	600

声明：本文中所有文字、数据、图片均只适用于参考，手动法兰国标截止阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
