截止阀

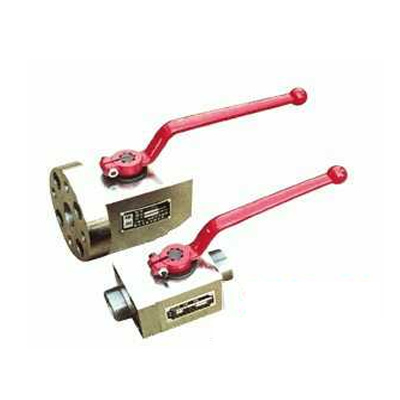

CJZQHF球心截止阀

CJZQHF球心截止阀,压力材质:PN1.6MPa-35.0MPa,介质:水、蒸气、油品等

产品概述

球心截止阀的适用介质：气体。制造材料：304SS 316SS 1Cr18Ni9Ti，公称压力：1.0MPa，连接形式：卡套连接、卡箍连接。

外形尺寸

CJZ球心截止阀连接尺寸

型号	通径/mm	压力/MPa
CJZ-H（F）10	10	H：31.5 F：21
CJZ-H（F）15	15
CJZ-H（F）20	20
CJZ-H（F）25	25
CJZ-H（F）32	32
CJZ-H（F）50	50	21
CJZ-H（F）80	80	21

CJZQ-H F球心截止阀连接尺寸

型号	尺寸/mm
型号	DN	L1	L2	L3	L4	L5	D	h
CJZQ-H 10F	10	91	37	56	28.3	100	M8	55
CJZQ-H 15F	15	88	37	65	35.4	120	M8	59
CJZQ-H 20F	20	97	37	75	43.8	140	M10	70
CJZQ-H 25F	25	111	48	88	51.6	160	M12	80
CJZQ-H 32F	32	131	54	105	60.1	180	M14	87

CJZQ-F球心截止阀连接尺寸

型号	尺寸/mm
型号	DN	L1	L2	L3	L4	D1	D2	A×B	h
CJZQ-F 50F	50	170	75	200	83.5	Ф156	M20	120×125	140
CJZQ-F 80F	80	225	95	300	113.1	Ф218	M24	182×182	190

CJZQ-H L球心截止阀连接尺寸

型号	尺寸/mm
型号	DN	L1	L2	L3	L4	D1	D2	S×S	h
CJZQ-H 10L	10	1.8	38	100	100	20	M27×1.5	56×56	55
CJZQ-H 15L	15	1.8	41	105	120	24	M30×1.5	60×60	59
CJZQ-H 20L	20	2.4	47	121	140	30	M36×2	70×70	70
CJZQ-H 25L	25	2.4	55	135	160	35	M42×2	75×75	80
CJZQ-H 32L	32	2.4	64	160	180	40	M52×2	90×90	87

声明：本文中所有文字、数据、图片均只适用于参考，球心截止阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
