截止阀

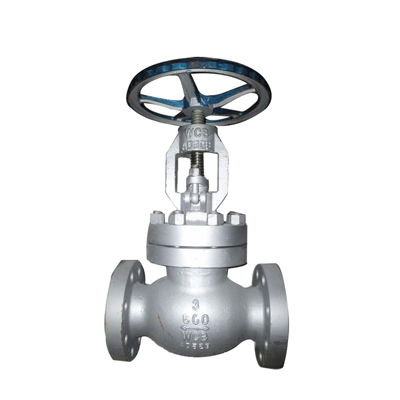

J41H-W美标截止阀

J41H-W美标截止阀,压力材质:ANSI Class 150LB～2500LB,介质:水、蒸气、油品等

产品概述

美标截止阀适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

结构特点

1、产品的设计制造符合美国国家标准ANS1B16.34,美国BS1873等国外先进标准要求。
2、阀体外形为桶形或流线形造型美观。流通形状为直通式。流体阻力小。
3、关闭件（闸瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。
4、阀座可为更换式阀座，可任意组合与关闭密封面材料的配对，以满足工况的要求，延长使用寿命。
5、大口径、高压力截止阀根据关闭力的需要阀杆的传动方式采用升降杆，并配有滚动轴承式采用撞击式手轮以减轻关闭力。
6、主体材料、内件材料、填料、紧固件的材料可按用户要求或实际工况条件合理组合。

设计标准

设计与制造	结构长度	法兰尺寸	对焊连接尺寸	压力-温度	试验-检验
ANSI B16.34 BS1873	ANSI B16.10	ANSI B16.5	ANSI B16.25	ANSI B16.34	API 598

试验压力

公称压力PN(Lb)	强度试验		气密封试验		气密封试验
公称压力PN(Lb)	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.0	430	2.2	315	0.4-0.7	60-100
300	7.7	1110	5.7	815
600	15.3	2220	11.3	1630
900	23	3330	17	2445
1500	38.4	5560	28.2	4080
2500	64	9255	47	6790

零件材料

体、盖	阀杆	密封面	垫片（环）	填料	工作温度	适用介质
WCB	2Cr13	13Cr STL 木体材料尼龙	增强柔性石墨	柔性石墨增强柔性石墨 SFB/260 SFP/260 PTFE	≤425	水蒸汽油品
WC1	38CrMoAl 25Cr2MoV		13Cr/柔性石墨		≤425
WC6			1Cr13/Flexible		≤540
WC9			SFB-2		≤570
C5 C12			08软钢		≤540
CF8	F304		F304		≤200	硝酸醋酸尿素
CF8M	F316		F316
CF3	F304L		F304L
CF3M	F316L		F316L

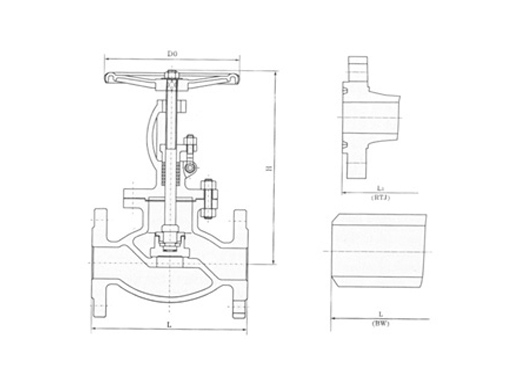

结构图片

J41H-W美标截止阀,压力材质:ANSI Class 150LB～2500LB,介质:水、蒸气、油品等

主要尺寸

DN		150Lb 凸面法兰（RF) 主要尺寸（mm）								重量
mm	in	L	D	D1	D2	b	n-φd	H	D0	重量
15	1/2	108	89	60.5	35	11.2	42110	241	100	6.9
20	3/4	117	98	69.9	43	12.7	42110	241	100	9.8
25	1	127	108	79.2	51	14.2	42110	242	125	13.5
32	11/4	140	117	89	63	16	42110	280	160	19.5
40	11/2	165	127	98.6	73	17.5	42110	286	160	28.5
50	2	203	152	120.7	92	19	42113	368	200	18
65	21/2	216	178	139.7	105	22.4	42113	387	200	30
80	3	241	190	152.4	127	24	42113	411	250	41
100	4	292	229	190.5	157	24	42113	454	250	64
125	5	356	254	216	186	24	8-22.5	455	350	86
150	6	406	279	241.3	216	25.4	8-22.5	541	350	113
200	8	495	343	298.5	270	28.4	8-22.5	651	450	178
250	10	622	406	362	324	30.2	12-25.4	800	450	270
300	12	698	483	431.8	381	32	12-25.4	1231	600	350
350	14	787	533	476.3	413	35	42367	1450	600	460
400	16	914	597	539.8	470	36.6	26-29	1645	600	590
DN		300Lb 凸面法兰（RF) 主要尺寸（mm）								重量
15	1/2	152	95	66.5	35	14.2	42110	241	140	7.7
20	3/4	178	117	82.5	43	16	42113	241	140	11.3
25	1	203	123	89	51	17.5	42113	283	160	16.8
32	11/4	216	133	98.5	63	19	42113	320	200	21.2
40	11/2	229	155	114.3	73	20.6	4-22.5	322	200	32.6
50	2	267	165	127	92	22.4	42235	399	200	25
65	21/2	292	190	149.4	105	25.4	8-22.5	438	250	30
80	3	318	210	168.1	127	28.4	8-22.5	464	280	35
100	4	356	254	200.2	157	31.8	8-22.5	565	350	56
125	5	400	279	235	186	35	8-22.5	614	350	96
150	6	444	318	269.7	216	36.6	12-25.4	717	400	120
200	8	559	381	330.2	270	41.2	12-25.4	930	500	212
250	10	622	444	387.4	324	47.8	16-28.5	1012	550	330
300	12	711	521	450.8	381	50.8	16-32	1231	600	472
350	14	762	584	514.4	413	54	20-32	1450	600	715
400	16	864	648	571.5	470	57.2	20-35	1645	600	920
DN		600Lb 凸面法兰（RF）主要尺寸（mm）								重量
mm	in	L	D	D1	D2	b	n-φd	H	D0	重量
15	1/2	165	95	66.5	35	14.5	42110	285	100	7.8
20	3/4	190	117	82.5	43	16	42113	285	125	12.5
25	1	216	124	89	51	17.5	42113	313	160	17.5
32	11/4	229	133	98.5	63	21	42113	328	160	23.5
40	11/2	241	156	114.3	73	22.5	4-22.5	365	180	38.5
50	2	292	165	127	92	33	42235	444	200	35
65	21/2	330	190	149.4	105	36	8-22.5	483	250	50
80	3	356	210	168.1	127	39	8-22.5	533	250	60
100	4	432	273	216	157	45	8-25.4	622	350	110
125	5	508	330	266.7	186	52	8-28.5	750	350	200
150	6	559	356	292.1	216	55	12-28.5	800	450	230
200	8	660	419	349.3	270	63	12-32	927	500	410
250	10	787	508	431.8	324	71	16-35	1257	600	625
300	12	838	559	489	381	74	20-35	1468	680	860

声明：本文中所有文字、数据、图片均只适用于参考，美标截止阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
