BJ45Y-H-W角式保温截止阀

BJ45Y-H-W角式保温截止阀,压力材质:PN1.6MPa/2.5MPa/3.0MPa/4.0MPa,介质:水、蒸汽、硝酸类、尿素、醋酸类及各类高粘度易结晶流体

产品概述

角式保温截止阀该阀适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。

应用规范

1、设计制造按GB12234-89 GB12234-89
2、结构长度按GB12221-89 GB12221-89
3、法兰尺寸按JB/T79-94 JB/779-94
4、阀门检查和试验按GB13927

性能规范

型号	公称压力PN(MPa)	试验压力		适用温度	适用介质	保温套压力(MPa)
型号	公称压力PN(MPa)	壳体	密封	适用温度	适用介质	保温套压力(MPa)
BJ45W-25P	2.5	3.75	2.75	≤200	硝酸类	≤1.0
BJ45W-40P	4	6	4.4
BJ45W-64P	6.4	9	6.6
BJ45W-25R	2.5	3.75	2.75		硝酸类
BJ45W-40R	4	3	4.4
BJ45W-64R	6.4	9	6.6

零件材料

零件名称	阀体、阀盖	阀瓣	垫片
BJ45W-25P BJ45W-40P BJ45W-64P	铬镍钛钢	铬镍钛钢+硬质合金	聚四氟乙烯
BJ45W-25P BJ45W-40P BJ45W-64P	铬镍钼钛钢	铬镍钼钛钢+硬质合金	聚四氟乙烯

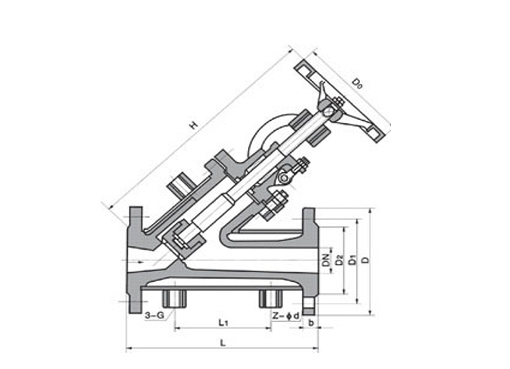

结构图片

BJ45Y-H-W角式保温截止阀,压力材质:PN1.6MPa/2.5MPa/3.0MPa/4.0MPa,介质:水、蒸汽、硝酸类、尿素、醋酸类及各类高粘度易结晶流体

连接尺寸

PN(MPa)	DN(mm)	尺寸(mm)										重量 kg
PN(MPa)	DN(mm)	L	L1	H	3-G	D	D1	D2	b	Z-φd	Do	重量 kg
2.5	15	200	50	210	1/2	105	75	55	16	4--φ14	120	14
	20	220	50	240	1/2	115	85	65	16	4--φ14	140	18
	25	220	50	250	1/2	135	100	78	18	4--φ18	160	25
	32	250	55	270	1/2	145	110	85	18	4--φ18	160	30
	40	270	60	310	1/2	160	125	100	20	4--φ18	160	36
	50	300	60	330	3/4	180	145	120	22	8-φ18	240	40
	65	350	65	360	3/4	195	160	135	22	8-φ18	240	54
	80	380	70	400	3/4	230	190	160	24	8-φ23	280	70
	100	430	75	480	1	270	220	188	28	8-φ25	320	100
	125	490	80	550	1	300	250	218	30	8-φ25	360	130
	150	570	90	620	1	330	280	248	32	12-φ25	360	170
	200	690	95	750	1	395	340	302	36	12-φ25	400	250
4.0	15	200	50	210	1/2	105	75	55	16	4--φ14	120	14
	20	220	50	240	1/2	115	85	65	16	4--φ14	140	18
	25	220	50	250	1/2	135	100	78	18	4--φ18	160	25
	32	250	55	270	1/2	145	110	85	18	4--φ18	160	33
	40	270	60	310	1/2	160	125	100	20	4--φ18	160	41
	50	300	60	330	3/4	180	145	120	22	8-φ18	240	45
	65	350	65	360	3/4	192	160	135	22	8-φ18	240	62
	80	380	70	400	3/4	230	190	160	24	8-φ23	280	80
	100	430	75	480	1	270	220	188	28	8-φ25	320	100
	125	490	80	550	1	300	250	218	30	8-φ25	360	130
	150	570	90	620	1	350	295	258	34	12-φ30	360	185
	200	690	95	750	1	415	355	315	40	12-φ34	400	268

声明：本文中所有文字、数据、图片均只适用于参考，角式保温截止阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
