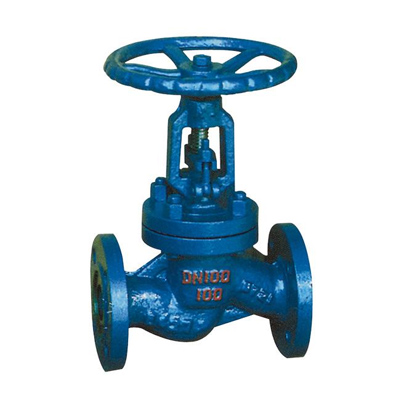

J41Y铬钼钢截止阀

J41Y铬钼钢截止阀,压力材质:PN16I/25I/40I/64I/100I,介质:水、蒸汽、油品(C)、硝酸类(P)、醋酸类(R)等

产品概述

铬钼钢截止阀适用于高温的蒸汽、油品管道上，具有耐高温特点。全关时手轮按顺时针方向旋转；可以安装在管道的任何位置上，介质从下往上流。铬钼钢截止阀表面喷深蓝色漆，法兰部分留白。也可按客户喷涂包装。

产品用途

1、J41Y铬钼钢截止阀适用于高温的蒸汽、油品管道上，具有耐高温特点。 2、全关时手轮按顺时针方向旋转； 3、可以安装在管道的任何位置上，介质从下往上流。 4、铬钼钢截止阀表面喷深蓝色漆，法兰部分留白。也可按客户喷涂包装。

生产范围

型号：	J41Y-6I/25I/40I/64I/100I/160I	口径：	DN15-DN500
压力：	1.6MPA-16MPA	材质：	铬钼钢、铬钼钒钢

试验压力

公称压力PN(MPa)	1.6	2.5	4	6.4	10	16
壳体强度试验	2.4	3.8	6	9.6	15	24
上密封试验	1.8	2.8	4.4	7.0	11	18
密封试验	1.8	2.8	4.4	7.0	11	18

使用范围

产品类型	适用介质	适用温度(℃)
J41Y-C型	水、蒸汽、油品	≤425℃
J41Y-I型	水、蒸汽、油品	≤550℃

零件材料

产品类型	零件名称
产品类型	阀体、阀盖	阀杆	阀瓣	密封面	阀杆螺母	填料	紧固件	手轮
J41Y-C型	25、WCB	铬不锈钢	2Cr1325	钴基硬质合金钢	铝青铜	柔性石墨	优质碳钢	可锻铸铁
J41Y-I型	铬钼钢	铬钼钢	合金钢	钴基硬质合金钢	铝青铜	柔性石墨	合金钢	可锻铸铁

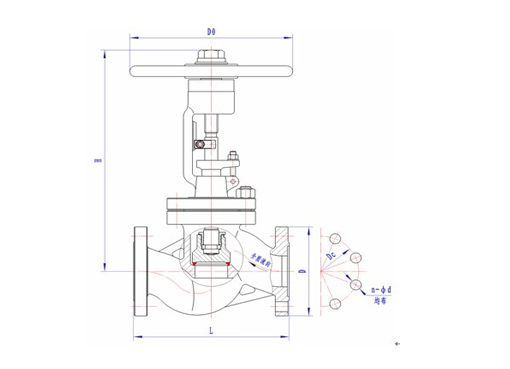

结构图片

J41Y铬钼钢截止阀,压力材质:PN16I/25I/40I/64I/100I,介质:水、蒸汽、油品(C)、硝酸类(P)、醋酸类(R)等

外形尺寸

J41Y-16型
公称通径DN	主要外形尺寸和连接尺寸(mm)									重量(kg)
公称通径DN	L	D	D1	D2	b	f	z-d	H	D0	重量(kg)
J41Y-16C J41Y-16I J41H-16 J41H-16I
10	130	90	60	40	14	2	4-14	198	120	4.7
15	130	95	65	45	16	2	4-14	218	120	5.2
20	150	105	75	55	16	2	4-14	258	140	7.1
25	160	115	85	65	16	2	4-14	275	160	7.4
32	180	135	100	78	18	2	4-18	280	180	8.5
40	200	145	110	85	18	3	4-18	330	200	12.5
50	230	160	125	100	18	3	4-18	350	240	20
65	290	180	145	12	18	3	4-18	400	280	25
80	310	195	160	135	20	3	8-18	355	280	35
100	350	215	180	155	22	3	8-18	415	320	50
125	400	245	210	185	24	3	8-18	460	360	75
150	480	280	240	210	24	3	8-23	510	400	100
200	600	335	295	265	26	3	12-23	710	400	210
250	650	405	355	320	30	3	12-23	786	450	446
300	750	460	410	375	30	3	12-23	925	500	648

J41Y-40型
公称通径DN	J41Y-40C J41Y-40I J41H-40 J41H-40I
	主要外形尺寸和连接尺寸(mm)											重量(kg)
	L	D	D1	D2	D6	b	f	f2	z-d	H	D0	手动
10	130	90	60	40	35	16	2	4	4-14	198	120	4.9
15	130	95	65	45	40	16	2	4	4-14	233	120	5.4
20	15	15	75	55	51	16	2	4	4-14	275	140	7
25	160	115	85	65	58	16	2	4	4-14	285	160	8.8
32	180	135	100	78	66	18	2	4	4-18	302	180	11.8
40	200	145	110	85	76	18	3	4	4-18	355	200	16.5
50	230	160	125	100	88	20	3	4	4-18	373	240	24
65	290	180	145	120	110	22	3	44	8-18	408	280	33
80	310	195	160	135	121	22	3	4	8-18	436	320	44
100	350	230	190	160	15	24	3	4.5	8-23	480	360	60
125	400	270	220	188	176	28	3	4.5	8-25	558	400	89
150	480	300	250	218	204	30	3	4.5	8-25	611	400	98
200	600	375	320	282	260	38	3	4.5	12-30	720	400	190

J41Y-64型、J41Y-100型J41Y-160型
公称通径DN	主要外形尺寸和连接尺寸(mm)											重量(kg)
公称通径DN	L	D	D1	D2	D6	b	f	f2	z-d	H	D0	手动
J41Y-64C J41Y-64I J41H-64 J41H-64I
10	170	100	70	50	35	18	2	4	4-14	198	120	5.7
15	170	105	75	55	41	18	2	4	4-14	195	140	10
20	190	125	90	68	51	20	2	4	4-18	228	160	13
25	210	135	100	78	58	22	2	4	4-18	275	180	14.5
32	230	150	110	82	66	24	2	4	4-23	325	200	19
40	260	165	125	95	76	24	3	4	4-23	360	240	25
50	300	175	135	105	88	26	3	4	8-23	410	280	35
65	340	200	160	130	110	28	3	4	8-23	450	320	48
80	380	210	170	140	121	30	3	4	8-23	485	360	56
100	430	250	200	168	150	32	3	4	8-25	537	400	125
125	500	295	240	202	176	36	3	4	8-30	631	400	131
150	550	340	280	240	204	38	3	4	8-34	646	450	157
200	650	405	345	300	260	44	3	4	12-34	813	500	283
J41Y-100C J41Y-100I J41H-100 J41H-100I
10	170	100	70	50	35	20	2	4	4-14	198	120	6
15	170	105	75	55	40	20	2	4	4-14	202	140	11
20	190	125	90	68	51	22	2	4	4-18	228	160	13.2
25	210	135	100	78	58	24	2	4	4-18	250	180	14
32	230	150	110	82	66	24	2	4	4-23	326	220	15
40	260	165	125	95	76	26	3	4	4-23	359	240	29
50	300	195	145	112	88	28	3	4	4-25	414	280	49
65	340	220	170	138	110	32	3	4	8-25	434	320	65
80	380	230	180	148	121	34	3	4	8-25	547	400	95
100	430	265	210	172	150	38	3	4.5	8-30	621	450	115
125	500	310	250	210	176	42	3	4.5	8-34	732	450	149
150	550	350	290	250	204	46	3	4.5	12-34	84	500	310
200	650	430	360	312	260	54	3	4.5	12-41	925	550	590
J41Y-160C J41Y-160I J41H-160 J41H-160I
15	170	110	75	52	40	24	2	4	4-18	148	140	12.2
20	190	130	90	65	51	26	2	4	4-23	156	160	15
25	210	140	100	72	58	28	2	4	4-23	125	180	17
32	230	165	115	85	66	30	2	4	4-25	200	200	21.4
40	260	175	125	92	76	32	3	4	4-27	231	240	32
50	300	215	165	132	88	36	3	4	8-25	262	250	52
65	340	245	190	152	110	44	3	4	8-30	303	320	69
80	380	260	205	168	121	46	3	4	8-30	341	400	98
100	430	300	240	200	150	48	3	4.5	8-34	485	450	119

声明：本文中所有文字、数据、图片均只适用于参考，铬钼钢截止阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
