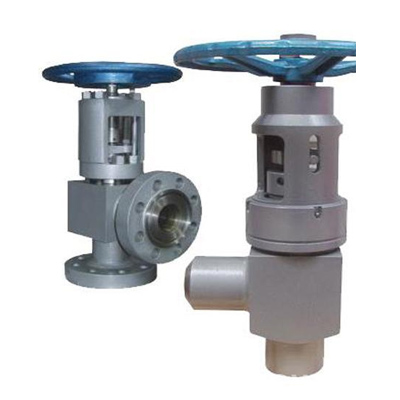

J44Y-GL44H-GJ44H高压角式截止阀

J44Y-GL44H-GJ44H高压角式截止阀,压力材质:PN160～PN320,介质:水、蒸汽、油品(C)、硝酸类(P)、醋酸类(R)等

产品概述

高压角式截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀产品适用的压力、温度范围很大，但一般用于中、小口径的管道，适用于≤425℃的蒸汽、油品、水等介质。

制造标准

1、设计与制造：BS1873、BS5160、GB/T12235
2、法兰尺寸：ANSI/ASME B16.5、JB/T79、GB9113
3、压力温度：ANSI/ASME 16.34、GB/T9131
4、结构长度：ANSI/ASME 16.10、BS1873、GB/T12221
5、对焊连接尺寸：ANSIB16.25、GB/T12224
6、检验与实验：BS6755、GB/T13927

结构形式

截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构，但其流体的阻力最大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。

零件材料

序号	零件名称	碳钢系列	合金钢系列	不锈钢系列
NO.	Part Name	Carbon Steel	Alloy steel	Stainless Steel
1	阀体/Body	ASTM/A216 Gr WCB	ASTM/217 Gr WC6	ASTM/A351 Gr CF8	ASTM/A351 Gr CF3M
2	阀瓣/Disc	ASTM/A216 Gr WCB	ASTM/217 Gr WC6	ASTM/A351 Gr CF8	ASTM/A351 Gr CF3M
3	阀杆/Stem	ASTM/A276 TYPE 410	ASTM/A182 Gr F22	ASTM/A276 TYPE 304	ASTM/A276 TYPE 316L
4	阀盖/Bonnet	ASTM/A216 Gr WCB	ASTM/217 Gr WC6	ASTM/A351 Gr CF8	ASTM/A351 Gr CF3M
5	双头螺柱/Stud	ASTM/A193 Gr B7	ASTM/A193 Gr B7	ASTM/A193 Gr B8	ASTM/A193 Gr B8M
6	六角螺母/ Nut	ASTM/A194 Gr 2H	ASTM/A194 Gr 4	ASTM/A194 Gr 8	ASTM/A194 Gr 8
7	支承垫/Ring	A105	A182/F11	A182/F304	A182/F316L
8	填料/Packing	316(316L)+柔性石墨 / 316(316L)+Soft Graphite
9	活结螺栓/Eyebolt	ASTM/A193 Gr B7	ASTM/A193 Gr B7	ASTM/A193 Gr B8	ASTM/A193 Gr B8M
10	螺母/Eyebolt Nut	ASTM/A194 Gr 2H	ASTM/A194 Gr 4	ASTM/A194 Gr 8	ASTM/A194 Gr 8
11	填料压套 / Packing Bushing	ASTM/A182 Gr F6a	ASTM/A182 Gr F6a	ASTM/A182 Gr F304	A182/F316L
12	填料压板/Gland	ASTM/A216 Gr WCB	ASTM/217 Gr WC6	ASTM/A351 Gr CF8	ASTM/A351 Gr CF3M
13	阀杆螺母/Stem Nut	ASTM/A439GR.D2 or ASTM/B148 UNS C95600
14	支架/Yoke	ASTM/A216 Gr WCB	ASTM/A216 Gr WCB	ASTM/A351 Gr CF8	ASTM/A351 Gr CF3M
15	手轮/Handwheel	ASTM/A536 60-40-18
16	手轮螺母/ Handwheel Nut	Carbon Steel or Alloy Steel

外形尺寸

型号	通径DN（mm）	主要连接尺寸						外形尺寸
型号	通径DN（mm）	L	D	D1	M	D2	b	LO	H	H(开)
AJ44H-320	3	60	70	42	M14×1.5	10	15	100	71	77
AL44H-320	6	60	70	42	M14×1.5	10	15	150	80	94
J44Y-160	10	90	95	60	M24×2	10	20	200	260	275
L44Y-160	15	105	95	60	M24×2	16	20	200	268	288
J44Y-320	10	90	95	60	M24×2	10	20	200	268	275
L44Y-320	15	105	105	68	M33×2	17	20	200	268	288
J44Y-160 L44Y-160	25	120	102	68	M33×2	28	20	300	225	245
	32	135	115	80	M42×2	37	22	300	222	248
	40	165	165	115	M52×2	47	28	350	265	300
	50	190	165	115	M64×3	59	32	400	303	345
J44Y-320 L44Y-320	25	120	115	80	M42×2	35	22	300	225	245
	32	135	135	95	M48×2	41	25	300	222	248
	40	165	165	115	M64×3	58	32	350	265	300
	50	190	200	145	M80×3	70	40	400	303	345
	65	215	200	145	M80×3	73	40	710	430	490
GL44H-160 GJ44H-160	80	260	225	170	M100×3	93	50	810	520	600
	100	290	260	195	M125×4	115	60	850	595	685
	65	215	225	170	M100×3	90	50	710	430	490
GJ44H-320 GHJ44H-320	80	260	260	195	M125×4	112	60	810	520	600
GJ44H-320 GHJ44H-320	100	290	300	235	M155×4	130	75	850	595	285

声明：本文中所有文字、数据、图片均只适用于参考，高压角式截止阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
