截止阀

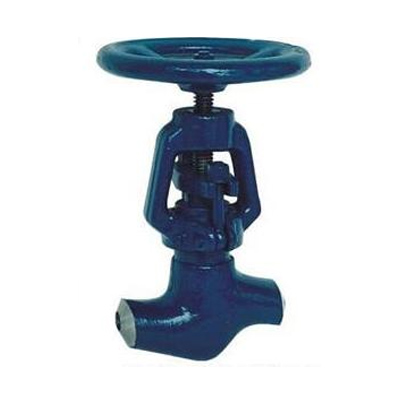

J61Y高压电站截止阀

J61Y高压电站截止阀,压力材质:PN25～PN320,介质:水、蒸气、油品等

产品概述

高压电站截止阀与其他截止阀产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。制造验收技术条件按日本火力发电用阀门标准E101的规定。磅级电站截止阀的结构长度按E101的规定。阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。阀盖填料函尝试合理，填料加缓蚀剂，密封可靠，开关平稳。阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。

应用范围

电站截止阀适用于Class1500～3500Lb、工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上切断或接通介质。适用介质为：水、油品、蒸汽等非腐蚀性介质。

结构特点

1.产品设计制造按ASME B16.34、E101标准，可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
3.支管两端为对焊连接，适应不同的接管要求。
4.阀瓣、阀座的密封面采用stellite 司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
5.阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。
6.阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。
7.电动截止阀的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手动、电动切换机构。除就地操作外，还可进行远距离操作。

标准规范

设计制造标准：ASME B16.34、E101
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

产品型号

对接焊端	产品型号
GB1224 ANSI B16.25		J61Y – P54/100V
	J61Y - 200	J61Y - P54/140V
	J61Y - 250	J61Y - P54/170V
	J61Y - 320	J61Y - P57/170V

性能规范

型号	公称压力 PN (MPa )	试验压力 (MPa )		适用温度 (℃)	适用介质
型号	公称压力 PN (MPa )	强度试验	密封试验	适用温度 (℃)	适用介质
J61Y - 200	20.0	30	22	425	水蒸汽油品
J61Y - 250	25.0	37.5	27.5
J61Y - 320	32.0	48	35.2
J61Y – P54/100V	P54/100V	30	11	540
J61Y - P54/140V	P54/140V	40	15.4
J61Y - P54/170V	P54/170V	48	19
J61Y - P57/170V	P57/170V	63	19	570

制造标准

设计与制造	结构长度	压力 – 温度等级	试验标准
E101JB/T3595DL/T531	E101JB2766GB/T15188.1	E101JB/T3595	E101JB/T9092

零件材料

零件材料	材料牌号
阀体	WCB　　　A105	WC6　 12Cr1MoV	WC9 12Cr1MoV
阀盖	WCB　　 A105	WC6　 12Cr1MoV	WC9 12Cr1MoV
阀瓣	WCB　　 A105	WC6　 25Cr2MoV	WC9 25Cr2MoV
阀杆	2Cr13 / 1Cr17Ni2	25Cr2MoV	25Cr2MoV
阀座	25 + STL	304	304
密封环 ( 垫片 )	增强柔性石墨 / 软钢
填料	增强柔性石墨
阀杆螺母	ZCuAl10Fe3 / D2

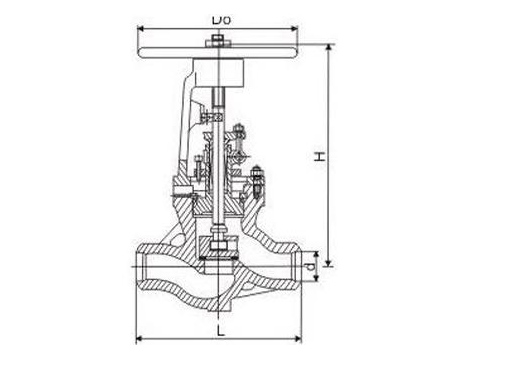

结构图片

J61Y高压电站截止阀,压力材质:PN25～PN320,介质:水、蒸气、油品等

外形尺寸

型号	公称通径 DN（mm）	尺寸　（ mm ）				重量 Kg
型号	公称通径 DN（mm）	d	L	H	Do	重量 Kg
J61Y-200	50	55	350	497	350
J61Y-200	100	109	600	806	600
J61Y-250	10	10	110	230	150	38
	20	19	150	272	180	68
	25	22	180	308	250	112
	32	26	180	308	250	118
	40	36	250	493	350	365
	50	42	250	493	350	365
	65	56	340	775	450	120
	80	64	390	848	500	150
	100	84	480	910	600	240
J61Y-P54/100V	10	12	110	170	150	25
	20	23	150	270	200	92
	25	27	180	270	200	95
	32	32	180	365	250	15
	40	36	250	493	320	38
	50	45	350	580	320	75
	65	576	430	605	350	105
	80	74	470	660	500	115
	100	84	480	910	600	250
J61Y-320J61Y-P54/140V	10	10	110	230	150	38
	20	19	150	272	200	68
	25	22	180	318	250	112
	32	26	180	308	250	118
	40	36	250	493	350	365

声明：本文中所有文字、数据、图片均只适用于参考，高压电站截止阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
