截止阀

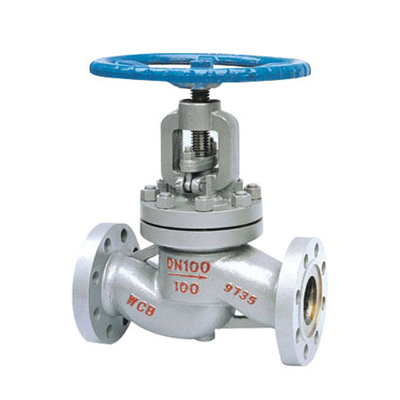

J41Y钢制手动截止阀

J41Y钢制手动截止阀,压力材质:PN 1.6~16.0 Mpa,介质:水、蒸气、油品等

产品概述

钢制手动截止阀PN16～PN160传动方式为手动、连接方式为法兰连接、直通式、阀座密封面材料硬质合金、公称压力 PN16～PN160，阀体材料为碳素钢（J41Y-16C～160C）、0Cr18Ni9 系不锈钢（J41Y-16P～160P）、0Cr17Ni12Mo2 系不锈钢（J41Y-16R～160R）、1Cr5Mo 铬钼钢（J41Y-16I～160I）的截止阀。

性能参数

型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
J41Y-16C～160C	16～160	1.6～16.0	≤425	水、蒸汽、油品
J41Y-16P～160P			≤150	弱腐蚀性介质
J41Y-16R～160R			≤150	腐蚀性介质
J41Y-16I～160I			≤550	油品、蒸汽

零件材料

型号	材料
	阀体、阀盖	阀杆	密封面	填料
J41Y-16C～160C	碳素钢	铬不锈钢	堆焊硬基合金	石棉、石墨、柔性石墨、聚四氟乙烯
J41Y-16P～160P	铬镍钼钛不锈钢	铬镍钼钛不锈钢
J41Y-16R～160R
J41Y-16I～160I	铬钼合金钢	铬钼合金钢

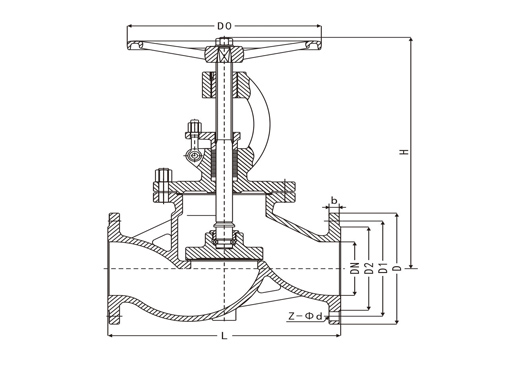

结构图片

J41Y钢制手动截止阀,压力材质:PN 1.6~16.0 Mpa,介质:水、蒸气、油品等

外形尺寸

J41Y-16 型钢制手动截止阀外形结构尺寸 (mm)
DN	L	D	D1	D2	b	z×Φd	H	D0	重量/KG
10	130	90	60	40	14	4×Φ14	198	120	5
15	130	95	65	45	14	4×Φ14	200	120	5.5
20	150	105	75	55	14	4×Φ14	243	140	7.3
25	160	115	85	65	14	4×Φ14	253	160	8
32	180	135	100	78	15	4×Φ18	280	160	12
40	200	145	110	85	16	4×Φ18	312	200	16
50	230	160	125	100	16	4×Φ18	321	200	16
65	290	180	145	120	18	4×Φ18	325	240	22
80	310	195	160	135	20	4×Φ18	355	240	31
100	350	215	180	155	20	4×Φ18	415	280	45
125	400	245	210	185	22	4×Φ18	460	320	80
150	480	280	240	210	24	8×Φ23	510	360	97
200	600	335	295	265	26	12×Φ23	590	360	169
J41Y-25 型钢制手动截止阀外形结构尺寸 (mm)
DN	L	D	D1	D2	b	z×Φd	H	D0	重量/KG
10	130	90	60	40	16	4×Φ14	198	120	4.9
15	130	95	65	45	16	4×Φ14	233	120	5.5
20	150	105	75	55	16	4×Φ14	275	140	7
25	160	115	85	65	16	4×Φ14	285	160	7.5
32	180	135	100	78	18	4×Φ18	302	180	8.5
40	200	145	110	85	18	4×Φ18	355	200	12.5
50	230	160	125	100	20	4×Φ18	362	240	16
65	290	180	145	120	22	8×Φ18	325	280	25
80	310	195	160	135	22	8×Φ18	369	280	30
100	350	230	190	165	24	8×Φ23	370	300	35
125	400	270	220	188	28	8×Φ18	558	400	89
150	480	300	250	218	30	8×Φ23	611	400	98
200	600	360	310	278	34	12×Φ25	721	400	170
J41Y-40 型钢制手动截止阀外形结构尺寸 (mm)
DN	L	D	D1	D2	b	z×Φd	H	D0	重量/KG
10	130	90	60	40	16	4×Φ14	198	120	4.5
15	130	95	65	45	16	4×Φ14	233	120	5
20	150	105	75	55	16	4×Φ14	275	140	7
25	160	115	85	65	16	4×Φ14	285	160	9
32	180	135	100	78	18	4×Φ18	302	160	12
40	200	145	110	85	18	4×Φ18	355	200	17
50	230	160	125	100	20	4×Φ18	373	240	24
65	290	180	145	120	22	8×Φ18	408	280	33
80	310	195	160	135	22	8×Φ18	436	320	44
100	350	230	190	160	24	8×Φ23	480	360	60
125	400	270	220	188	28	8×Φ25	558	400	89
150	480	300	250	218	30	8×Φ25	611	400	130
J41Y-63 型钢制手动截止阀外形结构尺寸(mm)
DN	L	D	D1	D2	b	z×Φd	H	D0	重量/KG
15	170	105	75	55	18	4×Φ14	148	100	5
20	190	125	90	68	20	4×Φ18	150	100	6
25	210	135	100	78	22	4×Φ18	175	120	8
32	230	150	110	82	24	4×Φ23	200	140	11
40	260	165	125	95	24	4×Φ23	231	160	14
50	300	175	135	105	26	4×Φ23	262	180	18
65	340	200	160	130	28	8×Φ23	450	320	48
80	380	210	170	140	30	8×Φ23	485	360	56
100	430	250	200	168	30	8×Φ25	537	400	75
150	550	340	280	240	38	8×Φ34	646	450	175
J41Y-100 型钢制手动截止阀外形结构尺寸 (mm)
DN	L	D	D1	D2	b	z×Φd	H	D0	重量/KG
10	170	100	70	50	20	4×Φ14	-	100	5.7
15	170	105	75	55	20	4×Φ14	195	120	10
20	190	125	90	68	22	4×Φ18	228	120	13.5
25	210	135	100	78	24	4×Φ18	250	160	14
32	230	150	110	82	24	4×Φ23	326	200	14.3
40	260	165	125	95	26	4×Φ23	359	240	29.5
50	300	195	145	112	28	4×Φ25	414	280	48.5
65	340	220	170	138	32	8×Φ25	434	320	65
80	380	230	180	148	34	8×Φ25	547	400	92
100	430	265	210	172	38	8×Φ30	621	450	107
125	500	310	250	210	42	8×Φ34	-	-	-
150	550	350	290	250	46	12×Φ34	840	-	310
200	650	430	360	312	54	12×Φ41	925	-	590
250	775	500	430	382	60	12×Φ41	1015	-	850
300	900	585	500	442	70	12×Φ48	1200	-	1040
J41Y-160 型钢制手动截止阀外形结构尺寸 (mm)
DN	L	D	D1	D2	b	z×Φd	H	D0	重量/KG
15	170	110	75	52	24	4×Φ18	148	156	4.64
20	190	130	90	62	26	4×Φ23	156	161	7.42
25	210	140	100	72	28	4×Φ23	175	187	10.1
32	230	165	115	85	30	4×Φ25	200	214	12.3
40	260	175	125	92	32	4×Φ27	231	252	15.2
50	300	215	165	132	36	8×Φ25	262	291	29.7

声明：本文中所有文字、数据、图片均只适用于参考，钢制手动截止阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
