截止阀

J42B法兰角式氨用截止阀

J42B法兰角式氨用截止阀,压力材质:PN1.6MPa-2.5MPa,介质:氨天、天然气、氧气、氮气、氢气等气体的液化与纯化系统

产品概述

法兰角式氨用截止阀经常要用到氧气、氮气、氢气、氩气等气体。这些气体一般都是贮存在专用的高压气体中。使用时通过氨用截止阀使气体压力降至实验所需范围，再经过其它控制阀门细调，使气体输入使用系统。最常用的减压阀为氨用截止阀，简称氨用阀。

零件材料

零件名称	阀体、阀盖	密封圈	填料	填料压盖	阀杆	垫片
J42B-25C	铸钢	巴氏合金	聚四氟乙　烯	碳钢		聚四氟乙　烯
J42B-25P	灰铸铁			不锈钢
J42F-25C	不锈钢	聚四氟乙烯		碳钢

性能规范

公称压力 PN（MPA）	试验压力 PS（MPa）	适用介质	适用温度（℃）
2.5	3.8	氨气、氨液等NH3	巴氏合金-40℃+150℃	四氟-40℃+200℃
4.0	6.4

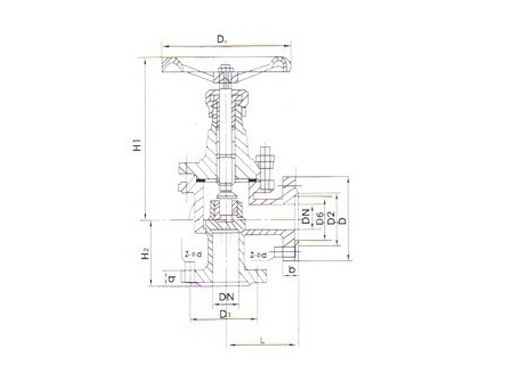

结构图片

J42B法兰角式氨用截止阀,压力材质:PN1.6MPa-2.5MPa,介质:氨天、天然气、氧气、氮气、氢气等气体的液化与纯化系统

外形尺寸

公称通径 DN（mm）	尺　　寸（mm）
公称通径 DN（mm）	L	D	D1	D2	D4	b	f	f1	Z-φd	关	开	D3
10	65	90	60	40	35	16	2	4	4-φ14	165	185	110
15	65	95	65	45	40	16	2	4	4-φ14	165	185	110
20	75	105	75	55	51	18	2	4	4-φ14	170	200	120
25	80	115	85	65	58	18	2	4	4-φ14	197	210	120
32	90	135	100	78	66	20	2	4	4-φ18	199	213	140
40	100	145	110	85	76	20	3	4	4-φ18	248	264	160
50	115	160	125	100	88	22	3	4	4-φ18	265	295	180
65	145	180	145	120	110	24	3	4	8-φ18	310	349	220
80	155	195	160	135	121	26	3	4	8-φ18	340	357	240
100	175	230	190	160	150	30	3	4.5	8-φ23	380	413	280
125	200	270	220	188	176	32	3	4.5	8-φ25	430	451	320
150	240	300	250	218	204	32	3	4.5	8-φ25	505	492	360
200	300	360	310	278	260	34	3	4.5	12-φ25	550	806	400
250	325	425	370	335	31	36	3	4.5	12-φ30	730	880	450
300	375	485	430	390	364	40	3	4.5	16-φ30	-	995	550

声明：本文中所有文字、数据、图片均只适用于参考，法兰角式氨用截止阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
