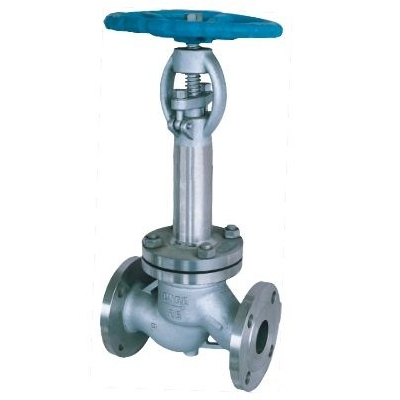

DJ41Y法兰低温截止阀

DJ41Y法兰低温截止阀,压力材质:PN1.6MPa～16.0MPa，也可达PN25.0MPa,介质:天然气、氧气、氮气、氢气等气体的液化与纯化系统

产品概述

法兰低温截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。

执行标准

设计与制造：JB/T7749-95
结构长度：GB/T12221-89
连接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89
检验与试验：JB/T7749-95

主要材料

零件名称	阀体、阀盖	阀杆、阀瓣	填料	支架
材料	A352-LCB	A182-F304	聚四氟乙烯	A216-WCB
	A352-LC3
	A351-CF8

性能范围

型号	压力级（磅级）	常温试验压力Ps（MPa）			低温密	工作温度及适用介质
					封试验
					压力
		壳体	密封（气）	上密封	Ps（MPa）
DJ40Y-150（Lb）	150	3	0.6	2.2	0.6	-46℃氨、液氮丙烷	-101℃乙烯二氧化碳	-196℃；甲烷液化天然气
DJ40Y-300（Lb）	300	7.5	0.6	5.5	1
DJ40Y-600（Lb）	600	15	0.6	11	1

性能参数

型号		DJ41Y-16	DJ41Y-16P	DJ41Y-25	DJ41Y-25P	DJ41Y-40	DJ41Y-40P
工作压力（MPa）		1.6		2.5		4.0
适用温度（℃）		-45		-101		-196
适用介质		液化天然气、乙烯、丙烯等低温介质
材料	阀体、阀盖	LCB	LC3	LCB	LC3	LCB	LC3
	阀瓣、阀座	铬镍钢＋钴铬钨
	阀杆	铬镍钢

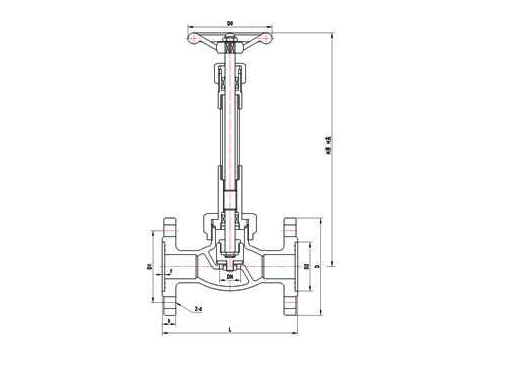

结构图片

DJ41Y法兰低温截止阀,压力材质:PN1.6MPa～16.0MPa，也可达PN25.0MPa,介质:天然气、氧气、氮气、氢气等气体的液化与纯化系统

连接尺寸

公称通径	主要外形尺寸和连接尺寸							H
公称通径	L	D	D1	D2	b	Z-d	D0	-46℃	-101℃	-196℃
DJ41Y-16C DJ41Y-16P DJ41Y-16R DJ641Y-16C DJ641Y-16P DJ641Y-16R DJ9B41Y-16C DJ9B41Y-16P DJ9B41Y-16R
50	230	160	125	100	16	4-18	240	460	480	520
65	290	180	145	120	18	4-18	280	475	505	525
80	310	195	160	135	20	8-18	280	520	550	590
100	350	215	180	155	20	8-18	320	545	575	615
125	400	245	210	185	22	8-18	360	590	620	660
150	480	280	240	210	24	8-23	400	650	650	730
200	600	335	295	265	26	12-23	400	850	850	930
250	730	405	355	320	30	12-25	450	956	986	1036
300	850	460	410	375	30	12-25	500	1095	1125	1175
DJ41Y-25 DJ41Y-25P DJ41Y-25R DJ641Y-25C DJ641Y-25P DJ641Y-25R DJ9B41Y-25C DJ9B41Y-25P DJ9B41Y-25R
50	230	160	125	100	20	4-18	240	460	480	520
65	290	180	145	120	22	8-18	280	475	505	525
80	310	195	160	135	22	8-18	280	520	550	590
100	350	230	190	160	24	8-23	320	545	575	615
125	400	270	220	188	28	8-25	360	590	620	660
150	480	300	250	218	30	8-25	400	650	680	730
200	600	360	310	278	34	12-25	400	850	880	930
250	730	425	370	332	36	12-30	450	956	986	1036
300	850	485	430	390	40	16-30	500	1095	1125	1175
DJ41Y-40 DJ41Y-40P DJ41Y-40R DJ641Y-40C DJ641Y-40P DJ641Y-40R DJ9B41Y-40C DJ9B41Y-40P DJ9B41Y-40R
50	230	160	125	100	20	-	240	483	504	546
65	290	180	145	120	22	-	280	499	530	551
80	310	195	160	135	22	-	280	546	578	620
100	350	230	190	160	24	-	320	572	604	646
125	400	270	220	188	28	-	360	620	61	693
150	480	300	250	218	30	-	400	683	741	767
200	600	360	320	282	38	-	400	893	924	977
250	730	425	385	345	42	-	450	1004	1035	1088
300	850	485	450	408	46	-	500	1150	1181	1234

声明：本文中所有文字、数据、图片均只适用于参考，法兰低温截止阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
