截止阀

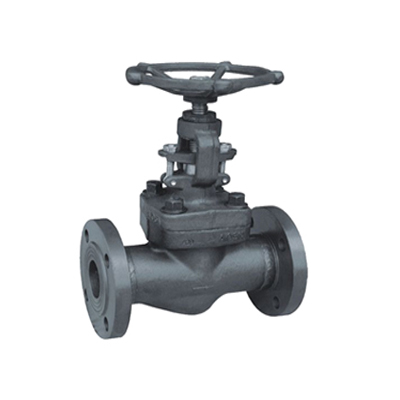

J41H锻钢手动截止阀

J41H锻钢手动截止阀,压力材质:PN6.4MPa-10MPa,介质:水、蒸气、油品等

产品概述

锻钢手动截止阀PN64～PN160是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀适用的压力、温度范围很大，本阀适用于小口径的管道，密封面不易磨损、擦伤，密封性能好，启闭时阀瓣行程小，启闭时间较短，阀门高度较小。

执行标准

设计制造：GB12224 GB/T12228 BG/T12235；
结构长度：JB/T96-95；
法兰尺寸：JB/T82.1～82.4-94；
检验和试验：GB/T13927；

性能参数

试验项目（PN）	1.6	2.4	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
密封试验	1.76	2.75	4.4	7.04	11.0	17.6
气密封试验	0.6
适用温度	≤425℃
适用介质	水、油品、蒸气

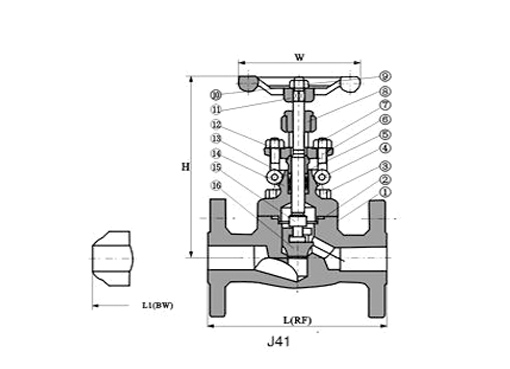

结构图片

J41H锻钢手动截止阀,压力材质:PN6.4MPa-10MPa,介质:水、蒸气、油品等

外形尺寸

公称通径	主要外形尺寸和连接尺寸
公称通径	L	d	S	L1	T	L2	H	D0
15	90	13	22.5	10	1/2	15	159	98
20	100	18	28.5	11	3/4	17	190	112
25	120	23	34.5	12	1	19	208	126
32	140	29	43	14	1 1/2	21	216	166
40	170	36	49	15	1 3/4	21	247	188
50	200	46	61	16	2	25	290	220
J41H-64 J11H-64 J61H-64
15	90	13	22.5	10	1/2	15	159	98
20	100	18	28.5	11	3/4	17	190	112
25	120	23	34.5	12	1	19	208	126
32	140	29	43	14	1 1/2	21	216	166
40	170	36	49	15	1 3/4	21	258	188
50	210	46	61	16	2	25	405	220

公称通径	主要外形尺寸和连接尺寸
公称通径	L	d	S	L1	T	L2	H	D0
J41H-100 J11H-100 J61H-100
15	90	13	22.5	10	1/2	15	159	98
20	100	18	28.5	11	3/4	17	190	112
25	120	23	34.5	12	1	19	208	126
32	140	29	43	14	1 1/2	21	216	166
40	170	26	49	15	1 3/4	21	258	188
50	210	46	61	16	2	25	405	220
J41H-160 J11H-160 J61H-160
15	90	13	22.5	10	1/2	15	159	98
20	100	18	28.5	11	3/4	17	190	112
25	120	23	34.5	12	1	19	208	126
32	140	29	43	14	1 1/2	21	216	188
40	170	36	49	15	1 3/4	21	258	220
50	210	46	61	16	2	25	405	220

声明：本文中所有文字、数据、图片均只适用于参考，锻钢手动截止阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
