产品概述

      锻钢法兰截止阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。

结构设计

锻钢整体阀兰端制造按API602,BS5352,ANSI/ASME B16.34,
试验与验收按API 598
标识按照MSS SP-25

结构型式

1、全通径或缩径
 2、结构长度按ANSI/ASME B16.10
 3、法兰按ANSI/ASME B16.5
 4、自密封阀盖
 5、明杆带支架
 6、两端自动调整的填料压套；
 7、本体倒密封
 8、整体阀体法兰
 9、对焊端按ANSI/ASME B16.25
 10、环连接阀体阀盖垫片
 11、用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖，或自密封阀盖

零件材料

注意：
1、客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
2、CS=碳钢；AS=合金钢；SS=不锈钢；

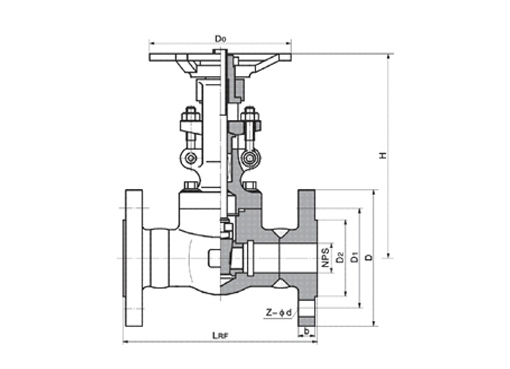

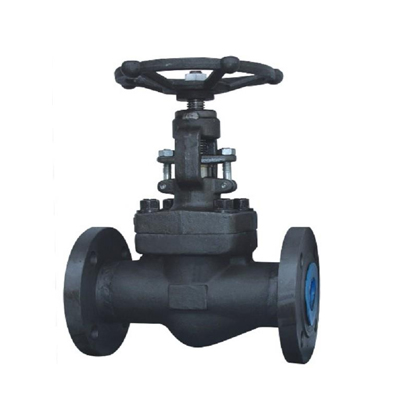

结构图片

外形尺寸

150～600LB

900～1500LB

声明：本文中所有文字、数据、图片均只适用于参考，锻钢法兰截止阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

• 客户采购清单请传真或来电咨询。

• 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

• 具体商定：交货期、特殊要求等事宜。

订货须知

• 客户对产品有特殊要求，须在订货合同中提供以下说明：

• 结构长度

• 连接形式

• 公称直径、全通径、缩径、管道尺寸

• 运用介质及温度、压力范围

• 实验、检验标准及其他要求

• 本场可根据客户特殊要求配置各类驱动装置。

• 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
