截止阀

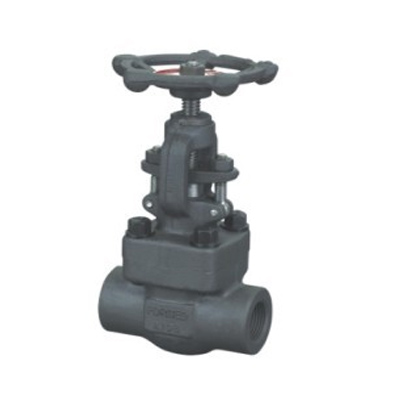

J11Y-J61Y锻钢承插焊截止阀

J11Y-J61Y锻钢承插焊截止阀,压力材质:ANSI Class 150LB～2500LB,介质:水、蒸气、油品等

产品概述

锻钢承插焊截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。

零件材料

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105N	Type A182 F22	Type A182 F304	Type A182 F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
3	阀杆	A182 F6a	A182 F304	A182 F304(L)	A182 F316(L)
4	密封座	A105	A182 F304	A182 F304(L)	A182 F316(L)
5	密封环	316	A182 F304	A182 F304(L)	F316(L)
6	阀盖	A105N	A182 F22	A182 F304(L)	A182 F316(L)
7	圆柱销	A276 420		A182F304
8	垫圈	A105N	A182 F22	A182 F304(L)	A182 F316(L)
9	提升螺母	A194 2H	A194 4	A194 8	A194 8M
10	填料	柔性石墨+304丝		316夹PTFE
11	填料压套	A276 420		A182 F304
12	填料压板	A105		A182 F304
13	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
14	螺母	A194 2H	A194 4	A194 8	A194 8M
15	阀杆螺母	A276 420
16	手轮	A197
17	铭牌	SS

性能参数

适用介质	水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度	-29℃～425℃	-29℃～550℃	-29℃～200℃

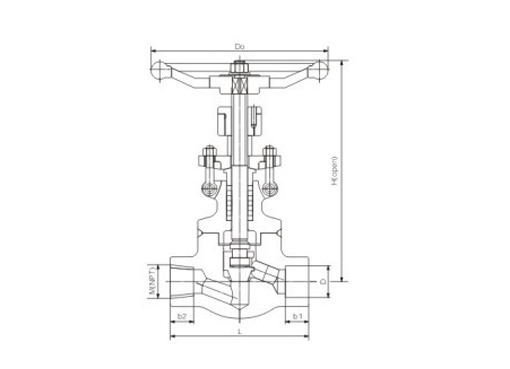

结构图片

J11Y-J61Y锻钢承插焊截止阀,压力材质:ANSI Class 150LB～2500LB,介质:水、蒸气、油品等

连接尺寸

规格		S		L		T			W	H (开) ≈	重量（?） ≈
英制	公制	JNSI	JIS	900～1500 Lb	2500 Lb	A N S I	ISO、BS	J I S			900～1500 Lb	2500 Lb
英制	公制	JNSI	JIS	900～1500 Lb	2500 Lb	NPI牙型60	RC牙型55	PT牙型55			900～1500 Lb	2500 Lb
1/2	15	21.8	22.2	140	186	1/2			125	321	11.5	12.3
3/4	20	27.1	27.7	140	186	3/4			125	321	10.8	11.6
1	25	33.8	34.5	140	186	1			160	321	10.5	10.8
1 1/4	32	42.6	43.2	178	232	1 1/4			160	380	21.0	26.0
1 1/2	40	48.7	49.1	178	232	1 1/2			180	414	19.6	26.4
2	50	61.1	61.1	216	279	2			200	502	40.4	43.8

声明：本文中所有文字、数据、图片均只适用于参考，锻钢承插焊截止阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
