截止阀

J41J衬胶直通式截止阀

J41J衬胶直通式截止阀,压力材质:PN 0.6、1.0、1.6,介质:硫酸、氢氟酸、磷酸、氯气、强碱、液氧、液氮、LNG等低温介质等

产品概述

衬胶直通式截止阀专用于控制一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，适用于不同工作温度和流体管中，具有强度高、耐腐蚀性好的特点。衬胶截止阀的阀瓣由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。

设计标准

遵循规范	STANDARD
设计于制造	GB 12233/GB　12235
结构长度	GB 12221（长-短系列）
法兰尺寸	JB 78/JB 79（GB，HG，SH）
压力试验	GB/T　13927
标志	GB　12220
供货	GB/T　12252

试验测试

衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1

主要零件材料

阀体	铸铁、球墨铸铁、碳钢、不锈钢
蝶板	铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆	碳钢镀镍磷、不锈钢
阀座密封圈	天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
手轮	铸铁、碳钢

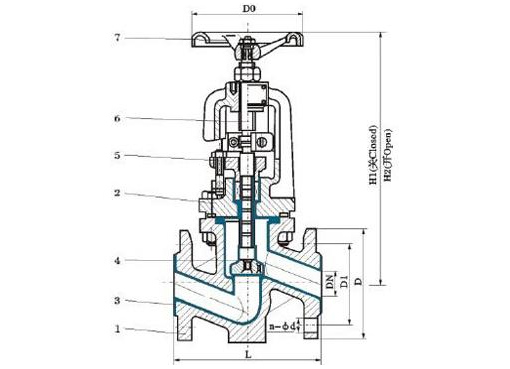

结构图片

J41J衬胶直通式截止阀,压力材质:PN 0.6、1.0、1.6,介质:硫酸、氢氟酸、磷酸、氯气、强碱、液氧、液氮、LNG等低温介质等

主要尺寸参数

公称通径DN	公称压力MPa	工作压力MPa	L	D	D1	n-Φd	H1	H2	Do	质量
公称通径DN	公称压力MPa	工作压力MPa	mm	mm	mm	mm	mm	mm	mm	质量
15	1.6 1.0	1.6 1.0	130	95	65	4-14	213	232	100	4
20			150	105	75	4-14	224	246	100	6
25			160	115	85	4-14	240	272	120	8
32			180	140	100	4-18	262	285	120	10.5
40			200	150	110	4-18	283	310	140	16.5
50			2360	165	125	4-18	311	345	140	18
65			290	185	1451	4-18	366	410	160	26
80			310	200	60	6/2-18	388	430	200	36.5
100			350	220	180	6/2-18	463	535	280	58
125			400	250	210	6/2-18	495	575	380	64
150			480	285	240	6/2-22	560	60	320	85
200			495	340	295	6/2-22	615	715	360	155
250			622	405	355	10/2-22	790	935	500	243
300			698	460	410	10/2-22	908	1100	500	295

声明：本文中所有文字、数据、图片均只适用于参考，衬胶直通式截止阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
