截止阀

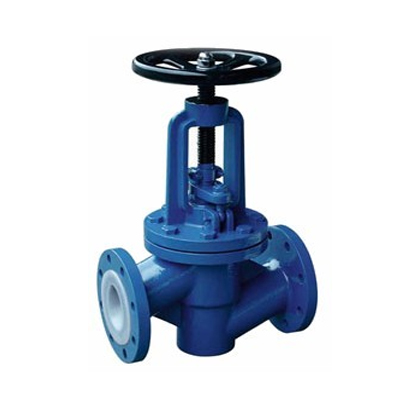

J41F46衬氟截止阀

J41F46衬氟截止阀,压力材质:PN1.0～2.5(Mpa),介质:水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质

产品概述

衬氟截止阀适用在 -50~150℃ 的各种浓度的氨水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用。

基本结构

1.氟塑料全衬里J41F46型直通式、J45F46型直流式、J44F46型角式截止阀，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通径1/4）等项优点，被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。
2.阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。

技术规范

设计标准	GB12233/GB12233
结构长度	GB12221
法兰标准	JB/T79-94
法兰标准	GB9113.1-26
检验试验	GB/T13927
驱动方式	手动、电动、气动

性能参数

衬里、阀座	适用温度（℃）	适用介质
PTFE（F4）	≤180	除熔融碱金属、元素氟外的各种浓度的酸、碱盐、王水、有机酸等强腐蚀性介质
PCTFE（F3）	≤120
FEP（F46）	≤150
PFA（可熔性F4）	≤180
PVDF（F2）	≤100
RPTFE（RF4）	≤180

基本型号

手动	J41F3　J41F46	齿轮传动	J441F3　J441F46
手动	J45F3　J45F46	齿轮传动	J541F3　J541F46
气动	J6B41F3　J6B41F46	电动	J941F3　J94F46

零件材料

序号	零件名称	灰铸铁	铸钢	不锈钢		超低碳不锈钢
序号	零件名称	Z	C	P	R	PL	RL
1	阀体、阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣、阀杆	35	1Cr13	1Cr18NI9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	活节螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2
4	衬里层/阀座	衬硬橡胶（NR）FEP（F46）　PCTFE（F3）PFA（可溶性聚四氟乙烯）
5	填料	PTFE（F4）　PTFE（F4）
6	填料压盖	WCB	WCB	CF8	CF8M	CF3	CF3M
7	阀杆螺母	ZCuAl10Fe3　ZCuAl10Fe3
8	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni9Ti	1Cr17Ni9Ti
9	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
10	手轮	HT200	HT200	WCC	WCC	WCC	WCC

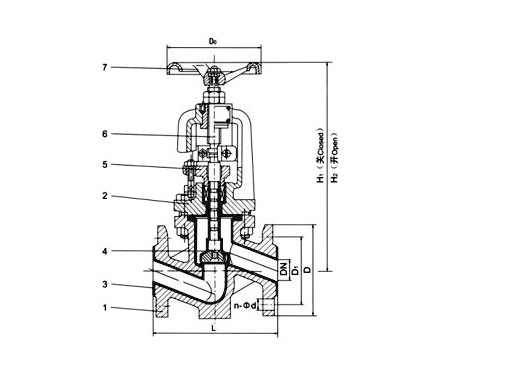

结构图片

连接尺寸

公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-Фd	D0	H	H1	W(Kg)
DN(mm)	NPS(inch)	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-Ф14	100	235	260	6.5
20	3/4	150	105	75	55	2	16	4-Ф14	100	240	265	7
25	1	160	115	85	65	2	16	4-Ф14	120	245	270	7.8
32	11/4	180	135	100	78	2	18	4-Ф18	140	255	285	11
40	11/2	200	145	110	85	3	18	4-Ф18	140	285	315	13
50	2	230	160	125	100	3	20	4-Ф18	160	295	330	15
65	21/2	290	180	145	120	3	20	4-Ф18	180	350	395	23
80	3	310	195	160	135	3	22	4-Ф18	240	395	445	38
100	4	350	215	180	155	3	22	8-Ф18	240	450	490	42
125	5	400	245	210	185	3	24	8-Ф18	280	525	555	55
150	6	480	380	240	210	3	24	8-Ф23	320	605	645	77
200	8	495	335	295	265	3	26	8-Ф23	360	645	765	135
250	10	622	390	350	320	3	28	12-Ф23	400	685	805	220
300	12	698	440	400	368	4	28	12-Ф23	400	710	814	277
350	14	787	500	460	428	4	30	16-Ф23	450	750	855	320
公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-Фd	D0	H	H1	W(Kg)
DN(mm)	NPS(inch)	PN1.6MPa
15	1/2	130	95	65	45	2	14	4-Ф14	100	240	265	7
20	3/4	150	105	75	55	2	16	4-Ф14	100	245	270	7.6
25	1	160	115	85	65	2	16	4-Ф14	120	250	275	8.2
32	11/4	180	135	100	78	2	18	4-Ф18	140	260	290	12
40	11/2	200	145	110	85	3	18	4-Ф18	140	285	320	14
50	2	230	160	125	100	3	20	4-Ф18	160	300	335	18
65	21/2	290	180	145	120	3	20	4-Ф18	180	355	400	26
80	3	310	195	160	135	3	22	8-Ф18	240	400	450	40
100	4	350	215	180	155	3	24	8-Ф18	240	455	495	50
125	5	400	245	210	185	3	26	8-Ф18	280	530	560	65
150	6	480	280	240	210	3	28	8-Ф23	320	610	650	85
200	8	495	335	295	265	3	30	12-Ф23	360	650	770	150
250	10	622	405	355	320	3	32	12-Ф25	400	690	810	245
300	12	698	460	410	375	4	34	12-Ф25	400	730	845	295
公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-Фd	D0	H	H1	W(Kg)
DN(mm)	NPS(inch)	PN2.5MPa
15	1/2	130	95	65	45	2	16	4-Ф14	120	240	265	7.5
20	3/4	150	105	75	55	2	16	4-Ф14	120	245	270	8
25	1	160	115	85	65	2	16	4-Ф14	140	250	275	9
32	11/4	180	135	100	78	2	18	4-Ф18	160	260	290	13
40	11/2	200	145	110	85	3	18	4-Ф18	180	285	320	15
50	2	230	160	125	100	3	20	4-Ф18	180	300	335	20
65	21/2	290	180	145	120	3	22	8-Ф18	240	355	400	28
80	3	310	195	160	135	3	22	8-Ф18	280	400	450	42
100	4	350	230	190	160	3	24	8-Ф23	320	455	495	57
125	5	400	270	220	188	3	28	8-Ф25	320	530	560	71
150	6	480	300	250	218	3	30	8-Ф25	360	610	650	90

声明：本文中所有文字、数据、图片均只适用于参考，衬氟截止阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
