J44F46衬氟角式截止阀

J44F46衬氟角式截止阀,压力材质:PN1.0～2.5(Mpa),介质:水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质

产品概述

衬氟角式截止阀适用在-50～150℃的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用。

执行标准

1、J41Y铬钼钢截止阀适用于高温的蒸汽、油品管道上，具有耐高温特点。
2、全关时手轮按顺时针方向旋转；
3、可以安装在管道的任何位置上，介质从下往上流。
4、铬钼钢截止阀表面喷深蓝色漆，法兰部分留白。也可按客户喷涂包装。

技术规范

设计与制造	GB12233
结构长度	GB12221
法兰标准	JB/T79-94
法兰标准	JB78/JB79(或按合同要求）
检验试验	GB/T13927
标志	GB12220
供货	GB/T12252

零件材料

序号	零件名称	灰铸铁	铸钢	不锈钢		超低碳不锈钢
序号	零件名称	Z	C	P	R	PL	RL
1	阀体、阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣、阀杆	35	1Cr13	1Cr18NI9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	活节螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2
4	衬里层/阀座	衬硬橡胶（NR）FEP（F46）　PCTFE（F3）PFA（可溶性聚四氟乙烯）
5	填料	PTFE（F4）　PTFE（F4）
6	填料压盖	WCB	WCB	CF8	CF8M	CF3	CF3M
7	阀杆螺母	ZCuAl10Fe3　ZCuAl10Fe3
8	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni9Ti	1Cr17Ni9Ti
9	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
10	手轮	HT200	HT200	WCC	WCC	WCC	WCC

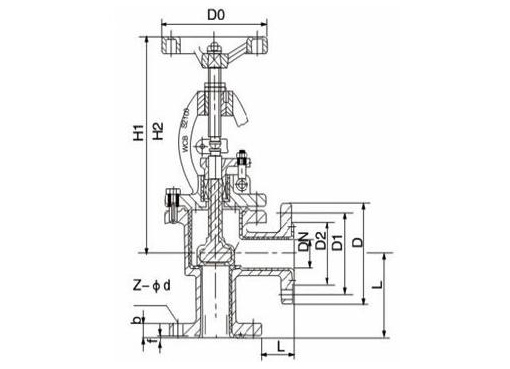

结构图片

连接尺寸

公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-Фd	D0	H1	H2	W(Kg)
DN(mm)	NPS(inch)	PN1.0MPa
15	1/2	90	95	65	45	2	14	4-Ф14	100	240	265	7
20	3/4	95	105	75	55	2	16	4-Ф14	100	245	270	7.5
25	1	100	115	85	65	2	16	4-Ф14	120	250	275	8
32	11/4	105	135	100	78	2	18	4-Ф18	120	260	290	12
40	11/2	115	145	110	85	3	18	4-Ф18	140	290	325	14
50	2	125	160	125	100	3	20	4-Ф18	140	300	355	19
65	21/2	145	180	145	120	3	20	4-Ф18	160	355	400	27
80	3	155	195	160	135	3	22	4/8-Ф18	160	400	450	42
100	4	175	215	180	155	3	22	8-Ф18	180	455	495	50
125	5	200	245	210	185	3	24	8-Ф18	180	530	560	64
150	6	225	280	240	210	3	24	8-Ф23	240	605	650	85
200	8	275	335	295	265	3	26	8-Ф23	240	650	770	105
250	10	325	390	350	320	3	28	12-Ф23	280	680	800	135
300	12	375	440	400	368	4	28	12-Ф23	280	710	835	155
公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-Фd	D0	H	H1	W(Kg)
DN(mm)	NPS(inch)	PN1.6MPa
15	1/2	90	95	65	45	2	14	4-Ф14	100	240	265	7
20	3/4	95	105	75	55	2	16	4-Ф14	100	245	270	7.5
25	1	100	115	85	65	2	16	4-Ф14	120	250	275	8.5
32	11/4	105	135	100	78	2	18	4-Ф18	140	260	290	12
40	11/2	115	145	110	85	3	18	4-Ф18	140	290	325	14
50	2	125	160	125	100	3	20	4-Ф18	160	300	355	19
65	21/2	145	180	145	120	3	20	4-Ф18	180	355	400	27
80	3	155	195	160	135	3	22	8-Ф18	240	400	450	42
100	4	175	215	180	155	3	24	8-Ф18	240	455	495	50
125	5	200	245	210	185	3	26	8-Ф18	280	530	560	64
150	6	225	280	240	210	3	28	8-Ф23	320	605	650	85
200	8	275	335	295	265	3	30	12-Ф23	360	650	770	155
公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-Фd	D0	H	H1	W(Kg)
DN(mm)	NPS(inch)	PN2.5MPa
15	1/2	90	95	65	45	2	16	4-Ф14	120	245	270	7.5
20	3/4	95	105	75	55	2	16	4-Ф14	120	250	275	8.8
25	1	100	115	85	65	2	16	4-Ф14	140	250	290	11
32	11/4	105	135	100	78	2	18	4-Ф18	140	290	325	13
40	11/2	115	145	110	85	3	18	4-Ф18	160	300	335	18
50	2	125	160	125	100	3	20	4-Ф18	180	355	400	31

声明：本文中所有文字、数据、图片均只适用于参考，衬氟角式截止阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
