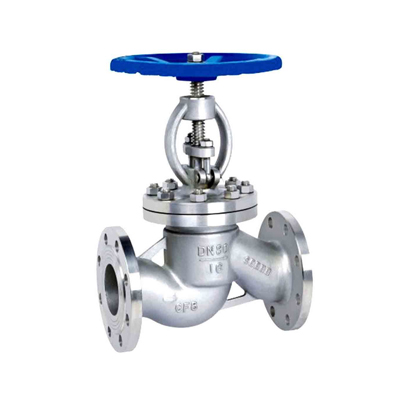

不锈钢手动截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。因此,这种类型的阀门非常适合作为切断或调节以及节流使用。
(1)结构比闸阀简单,制造与维修都较方便。
(2)启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度比闸阀长。
(3)密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命长。
(4)启闭力矩大、启闭较费力,启闭时间校长。
(5)流体阻力大,因阀体内介质通道较曲折,流体阻力大,动力消耗大。
(6)介质流动方向 公称压力PN≤16MPa时,一般采用顺流,介质从阀瓣下方向上流;公称压力PN≥20MPa时,一般采用逆流,介质从阀瓣上方向下流.以增加密封件能。使用时,截止阀介质只能单方向流动,不能改变流动方向。
(7)全开时阀瓣经常受冲蚀。
截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构,但其流体的阻力最大。直流式流体阻力较小,多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造,适用于较小通经、较高压力的的截止阀。
1、设计制造按GB12235-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/G79-94
4、阀门检查和试验按GB13927
| 型号 | 公称压力 | 试验压力 | 工作温度(℃) | 适用介质 | ||
| 强度(水)(Mpa) | 密封(水)空气(Mpa) | 低压密封空气(Mpa) | ||||
| J41W-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | NITRICACID |
| J41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 硝酸类 |
| ACETICACID | ||||||
| 醋酸类 | ||||||
| NITRIVACID | ||||||
| 硝酸类 | ||||||
| J41W-40P(R) | 4 | 6 | 4.4 | 0.6 | ≤200 | ACETICACID |
| J41W-64P(R) | 6.4 | 9.6 | 7 | 0.6 | ≤200 | 醋酸类 |
| 零件名称 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12Mo2Ti系列 | ZG00Cr17Ni14Mo2系列 | WCB系列 |
| 阀体/阀盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
| 阀瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | 1Cr13 |
| 阀杆 | ZG1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
| 填料 | PTFE编织 | PTFE编织 | PTFE编织 | PTFE编织 | 石墨 |
| 垫片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 |
| 压盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
| 填料压环 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
| 螺栓 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
| 螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |

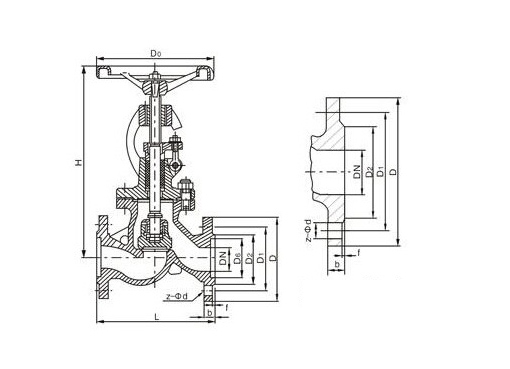

| J41W-16型手动钢制截止阀外形及结构尺寸 (mm) | |||||||||
| DN | L | D | D1 | D2 | b | z×φd | H | D0 | 重量/KG |
| 10 | 130 | 90 | 60 | 40 | 14 | 4×φ14 | 198 | 120 | 5 |
| 15 | 130 | 95 | 65 | 45 | 14 | 4×φ14 | 200 | 120 | 5.5 |
| 20 | 150 | 105 | 75 | 55 | 14 | 4×φ14 | 243 | 140 | 7.3 |
| 25 | 160 | 115 | 85 | 65 | 14 | 4×φ14 | 253 | 160 | 8 |
| 32 | 180 | 135 | 100 | 78 | 15 | 4×φ18 | 280 | 160 | 12 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4×φ18 | 312 | 200 | 16 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4×φ18 | 321 | 200 | 16 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4×φ18 | 325 | 240 | 22 |
| 80 | 310 | 195 | 160 | 135 | 20 | 4×φ18 | 355 | 240 | 31 |
| 100 | 350 | 215 | 180 | 155 | 20 | 4×φ18 | 415 | 280 | 45 |
| 125 | 400 | 245 | 210 | 185 | 22 | 4×φ18 | 460 | 320 | 80 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8×φ23 | 510 | 360 | 97 |
| 200 | 600 | 335 | 295 | 265 | 26 | 12×φ23 | 590 | 360 | 169 |
| J41W-25型手动钢制截止阀外形及结构尺寸(mm) | |||||||||
| DN | L | D | D1 | D2 | b | z×φd | H | D0 | 重量/KG |
| 10 | 130 | 90 | 60 | 40 | 16 | 4×φ14 | 198 | 120 | 4.9 |
| 15 | 130 | 95 | 65 | 45 | 16 | 4×φ14 | 233 | 120 | 5.5 |
| 20 | 150 | 105 | 75 | 55 | 16 | 4×φ14 | 275 | 140 | 7 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4×φ14 | 285 | 160 | 7.5 |
| 32 | 180 | 135 | 100 | 78 | 18 | 4×φ18 | 302 | 180 | 8.5 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4×φ18 | 355 | 200 | 12.5 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4×φ18 | 362 | 240 | 16 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8×φ18 | 325 | 280 | 25 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8×φ18 | 369 | 280 | 30 |
| 100 | 350 | 230 | 190 | 165 | 24 | 8×φ23 | 370 | 300 | 35 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8×φ18 | 558 | 400 | 89 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8×φ23 | 611 | 400 | 98 |
| 200 | 600 | 360 | 310 | 278 | 34 | 12×φ25 | 721 | 400 | 170 |
| J41W-40型手动钢制截止阀外形及结构尺寸 (mm) | |||||||||
| DN | L | D | D1 | D2 | b | z×φd | H | D0 | 重量/KG |
| 10 | 130 | 90 | 60 | 40 | 16 | 4×φ14 | 198 | 120 | 4.5 |
| 15 | 130 | 95 | 65 | 45 | 16 | 4×φ14 | 233 | 120 | 5 |
| 20 | 150 | 105 | 75 | 55 | 16 | 4×φ14 | 275 | 140 | 7 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4×φ14 | 285 | 160 | 9 |
| 32 | 180 | 135 | 100 | 78 | 18 | 4×φ18 | 302 | 160 | 12 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4×φ18 | 355 | 200 | 17 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4×φ18 | 373 | 240 | 24 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8×φ18 | 408 | 280 | 33 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8×φ18 | 436 | 320 | 44 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8×φ23 | 480 | 360 | 60 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8×φ25 | 558 | 400 | 89 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8×φ25 | 611 | 400 | 130 |
| J41W-63型手动钢制截止阀外形及结构尺寸(mm) | |||||||||
| DN | L | D | D1 | D2 | b | z×φd | H | D0 | 重量/KG |
| 15 | 170 | 105 | 75 | 55 | 18 | 4×φ14 | 148 | 100 | 5 |
| 20 | 190 | 125 | 90 | 68 | 20 | 4×φ18 | 150 | 100 | 6 |
| 25 | 210 | 135 | 100 | 78 | 22 | 4×φ18 | 175 | 120 | 8 |
| 32 | 230 | 150 | 110 | 82 | 24 | 4×φ23 | 200 | 140 | 11 |
| 40 | 260 | 165 | 125 | 95 | 24 | 4×φ23 | 231 | 160 | 14 |
| 50 | 300 | 175 | 135 | 105 | 26 | 4×φ23 | 262 | 180 | 18 |
| 65 | 340 | 200 | 160 | 130 | 28 | 8×φ23 | 450 | 320 | 48 |
| 80 | 380 | 210 | 170 | 140 | 30 | 8×φ23 | 485 | 360 | 56 |
| 100 | 430 | 250 | 200 | 168 | 30 | 8×φ25 | 537 | 400 | 75 |
| 150 | 550 | 340 | 280 | 240 | 38 | 8×φ34 | 646 | 450 | 175 |
| J41W-100型手动钢制截止阀外形及结构尺寸(mm) | |||||||||
| DN | L | D | D1 | D2 | b | z×φd | H | D0 | 重量/KG |
| 10 | 170 | 100 | 70 | 50 | 20 | 4×φ14 | - | 100 | 5.7 |
| 15 | 170 | 105 | 75 | 55 | 20 | 4×φ14 | 195 | 120 | 10 |
| 20 | 190 | 125 | 90 | 68 | 22 | 4×φ18 | 228 | 120 | 13.5 |
| 25 | 210 | 135 | 100 | 78 | 24 | 4×φ18 | 250 | 160 | 14 |
| 32 | 230 | 150 | 110 | 82 | 24 | 4×φ23 | 326 | 200 | 14.3 |
| 40 | 260 | 165 | 125 | 95 | 26 | 4×φ23 | 359 | 240 | 29.5 |
| 50 | 300 | 195 | 145 | 112 | 28 | 4×φ25 | 414 | 280 | 48.5 |
| 65 | 340 | 220 | 170 | 138 | 32 | 8×φ25 | 434 | 320 | 65 |
| 80 | 380 | 230 | 180 | 148 | 34 | 8×φ25 | 547 | 400 | 92 |
| 100 | 430 | 265 | 210 | 172 | 38 | 8×φ30 | 621 | 450 | 107 |
| 125 | 500 | 310 | 250 | 210 | 42 | 8×φ34 | - | - | - |
| 150 | 550 | 350 | 290 | 250 | 46 | 12×φ34 | 840 | - | 310 |
| 200 | 650 | 430 | 360 | 312 | 54 | 12×φ41 | 925 | - | 590 |
| 250 | 775 | 500 | 430 | 382 | 60 | 12×φ41 | 1015 | - | 850 |
| 300 | 900 | 585 | 500 | 442 | 70 | 12×φ48 | 1200 | - | 1040 |
| J41W-160型手动钢制截止阀外形及结构尺寸(mm) | |||||||||
| DN | L | D | D1 | D2 | b | z×φd | H | D0 | 重量/KG |
| 15 | 170 | 110 | 75 | 52 | 24 | 4×φ18 | 148 | 156 | 4.64 |
| 20 | 190 | 130 | 90 | 62 | 26 | 4×φ23 | 156 | 161 | 7.42 |
| 25 | 210 | 140 | 100 | 72 | 28 | 4×φ23 | 175 | 187 | 10.1 |
| 32 | 230 | 165 | 115 | 85 | 30 | 4×φ25 | 200 | 214 | 12.3 |
| 40 | 260 | 175 | 125 | 92 | 32 | 4×φ27 | 231 | 252 | 15.2 |
| 50 | 300 | 215 | 165 | 132 | 36 | 8×φ25 | 262 | 291 | 29.7 |
声明:本文中所有文字、数据、图片均只适用于参考,不锈钢手动截止阀性能参数、结构尺寸参数、价格等详情,请联系我们。
客户采购清单请传真或来电咨询。
收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
具体商定:交货期、特殊要求等事宜。
客户对产品有特殊要求,须在订货合同中提供以下说明:
结构长度
连接形式
公称直径、全通径、缩径、管道尺寸
运用介质及温度、压力范围
实验、检验标准及其他要求
本场可根据客户特殊要求配置各类驱动装置。
如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
