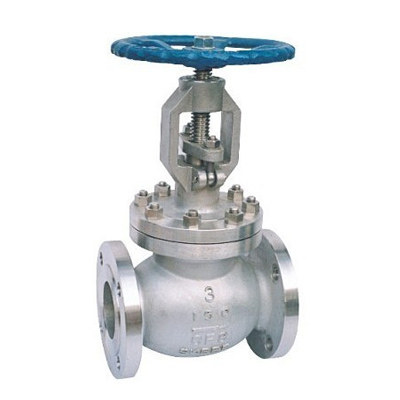

J41H美标截止阀

J41H美标截止阀,压力材质:ANSI Class 150LB～2500LB,介质:水、蒸气、油品等

产品概述

美标截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。只适用于全开和全关，不允许作调节和节流。

执行标准

设计与制造：API 6D、ANSI B 16.34或BS 1873
结构长度：ANSI B 16.10
法兰标准：ANSI B 16.5a
对焊端尺寸：ANSI B 16.25
压力检验：API 6D或API 598

零件材料

壳体	ASTM A216 WCB								ASTM A351 CF8
阀杆	F6a			F304		F316		Monel	F304
阀瓣表面	13Cr	13Cr	STL	304	STL	316	STL	Monel	304	304	STL
阀座表面	13Cr	STL	STL	304	STL	316	STL	Monel	304	304	STL
壳体	ASTM A351 CF3			ASTM A351 CF8M					ASTM A351 CF8
阀杆	F304L			F316					F316L
阀瓣表面	304L	304L	STL	316		316			316L	316L	STL
阀座表面	304L	STL	STL	316		STL			316L	316L	STL

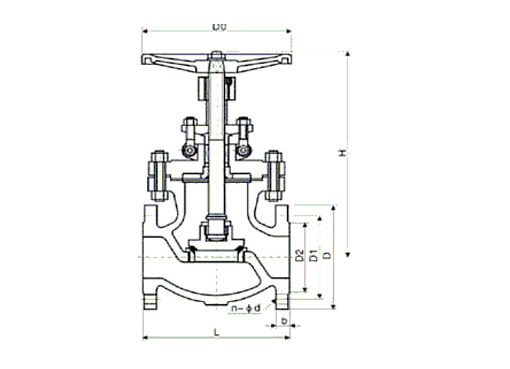

结构图片

J41H美标截止阀,压力材质:ANSI Class 150LB～2500LB,介质:水、蒸气、油品等

外形尺寸

Size	L/L 1		L2		H		W		Weight
Size	RF/BW		RTJ		OPEN		W		RF
in	in	mm	in	mm	in	mm	in	mm	kg
2	8	203	8.5	216	13.58	345	8	200	22
2.5	8.5	216	9	229	16.34	415	8	200	32
3	9.5	241	10	254	15.94	405	10	250	38
4	11.5	292	12	305	19.09	485	12	300	62
6	16	406	16.5	419	20.47	520	14	350	104
8	19.5	495	20	508	23.62	600	18	450	159
10	24.5	622	25	635	30	762	20	500	308
12	27.5	698	28	711	33.94	862	25	640	539
14	31	787	31.5	800	56	1442	GO		610
16	36	814	36.5	927	64	1625	GO		880
18	38.5	977	38.98	990	71.18	1820	GO		1150

声明：本文中所有文字、数据、图片均只适用于参考，美标截止阀性能参数、结构尺寸参数、价格等详情，请联系我们。
