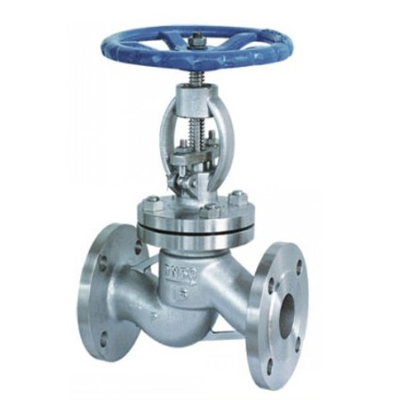

J41W不锈钢法兰截止阀

J41W不锈钢法兰截止阀,压力材质:PN1.6MPa～16.0MPa，也可达PN25.0MPa,介质:水、蒸汽、油品(C)、硝酸类(P)、醋酸类(R)等

产品概述

不锈钢法兰截止阀适用于各类腐蚀性介质的管道上，有良好的防腐性、足够的强度。合金钢截止阀适用于耐高温的蒸汽、油品管道上，具有耐高温特点。截止阀主要材质为：CF8、CF3、CF8M、CF3M、2520、双相不锈钢、G1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti等，产品主要应用于石化、化工、电力、冶金、医药、食品等行业。

零件材料

零件名称	材料
	Q41W-16P-25P-40R	Q41W-16R-25P-40R
阀体、阀盖	铬镍钛钢	铬镍钼钛钢
阀板
阀杆
阀杆螺母	铝铁青铜
手轮	灰铸铁、可铸锻铁

性能参数

型号	公称压力	试验压力			工作温度(℃)	适用介质
		强度(水)Mpa	密封(水)空气(Mpa)	低压密封(空气)Mpa
J41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRIC ACID
						硝酸类
J41W-25P(R)	2.5	3.8	2.8	0.6	≤200	ACETIC ACID
						醋酸类
J41W-40P(R)	4	6	4.4	0.6	≤200	NITRIC ACID
						硝酸类
J41W-64P(R)	6.4	9.6	7	0.6	≤200	ACETIC ACID
						醋酸类

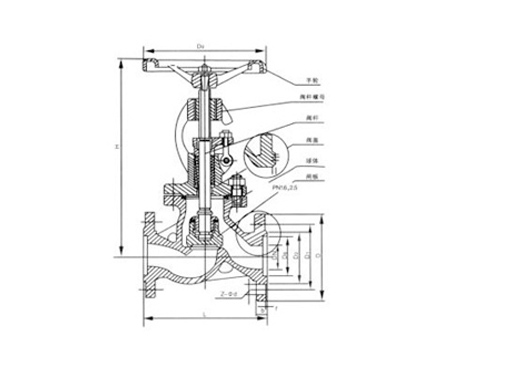

结构图片

J41W不锈钢法兰截止阀,压力材质:PN1.6MPa～16.0MPa，也可达PN25.0MPa,介质:水、蒸汽、油品(C)、硝酸类(P)、醋酸类(R)等

外形尺寸

型号	公称通径DN	尺寸(mm)
型号	公称通径DN	L	D	D1	D2	H	Do
J41W-16P(R)	15	130	95	65	45	170	120
	20	150	105	75	55	190	140
	25	160	115	85	65	205	160
	32	180	135	100	78	270	180
	40	200	145	110	85	310	200
	50	230	160	125	100	358	240
	65	290	180	145	120	373	280
	80	310	195	160	135	435	320
	100	350	215	180	155	500	360
	125	400	245	210	185	614	400
	150	480	280	240	210	674	400
	200	600	335	295	265	818	450
	250	730	405	355	320	969	550

型号	公称通径DN	尺寸(mm)
型号	公称通径DN	L	D	D1	D2	H	Do
J41W-25P(R)	15	130	95	65	45	233	120
	20	150	105	75	55	275	140
	25	160	115	85	65	285	160
	32	180	135	100	78	302	180
	40	200	145	110	85	355	200
	50	230	160	125	100	362	240
	65	290	180	145	120	400	280
	80	310	195	160	135	430	320
	100	350	230	190	160	465	360
	125	400	270	220	188	550	400
	150	480	300	250	218	700	400
	200	600	360	310	278	780	450
	250	730	425	370	335	900	550
