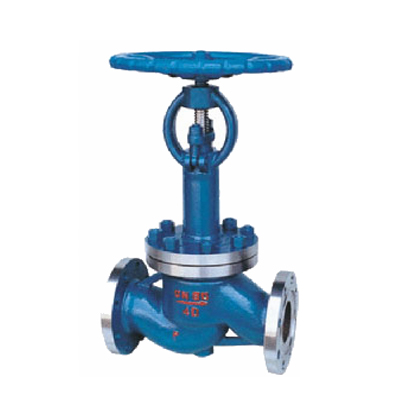

不锈钢低温截止阀适用于低温温度在负78.5℃—与超低温负196℃之间,压力PN为1.6~25.0MPa;产品广泛应用于液化气体如氧、氮、氢,特别是液化天然气的生产、运输和贮存装置,其独特的解决方案使产品应用更安全有效。
| 设计与制造 | 结构长度 | 法兰尺寸 | 压力-温度 | 试验-检验 |
| JB/T7749 | GB12221 | JB79 | GB9131 | JB/T9092 |
| 强度试验 | 2.4 | 3.8 | 6 |
| 水密封试验 | 1.8 | 2.8 | 4.4 |
| 上密封试验 | 1.8 | 2.8 | 4.4 |
| 气密封试验 | 0.4-0.7 | ||
| 体盖板 | 阀杆 | 密封面 | 垫片 | 埴料 | 工作温度℃ | 适用介质 |
| LCB | 1Cr17Ni12 | DTL/DTL | 1Cr13/柔性石墨低温石棉 |
PTFE 浸四氟乙 烯石棉绳 柔性石墨 |
-46 |
丙烷/丙烯 甲醇,乙烷 煤气/液氨 |
| LC1 | -60 | |||||
| LC2 | -73 | |||||
| LC3 | 1Cr18Ni9Ti | -101 | ||||
| LC4 | -115 | |||||
| LC8 | -196 |
| 型号 | DJ41W/Y-16 | DJ41W/Y-25 | |
| 工作压力(MPa) | 1.6 | 2.5 | |
| 适用温度(℃) | LC3≥-101,LCB≥-46,LCC≥-46,1Cr18Ni9Ti≥-196 | ||
| 材料 | 阀体、闸板、阀盖、支架 | LC3、LCB、LCC、1Cr18Ni9Ti | |
| 填料 | 浸四氟乙烯石棉绳 | ||
| 手轮 | QT450-10 | ||
| 阀杆螺母 | ZCuA110Fe3 | ||
| 阀杆 | 1Cr18Ni9Ti | ||
| 垫片 | 低温石棉 | ||

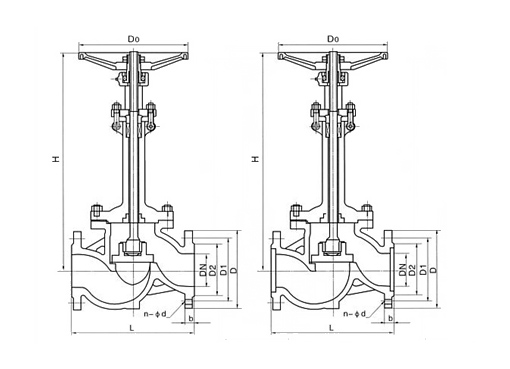

| DJ41Y-16P、DJ41W-16P型不锈钢低温截止阀主要结构外形尺寸(mm) | |||||||||||
| PN | DN | L | D | D1 | D2 | b | n-Φd | H | D0 | ||
| 1.6MPa | -46℃ | 4-101℃ | -196℃ | ||||||||
|
凸面法兰 RF DJ41Y-16L DJ41Y-16L C1 DJ41Y-16L C2 DJ41Y-16L C3 DJ41Y-16L C4 DJ41Y-16P DJ41Y-16R |
50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 460 | 480 | 520 | 240 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 475 | 505 | 525 | 280 | |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 520 | 550 | 590 | 280 | |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 545 | 575 | 615 | 320 | |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 590 | 620 | 660 | 360 | |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 650 | 680 | 730 | 400 | |
| 200 | 600 | 335 | 295 | 265 | 26 | 12-Φ23 | 850 | 880 | 930 | 400 | |
| 250 | 730 | 405 | 355 | 320 | 30 | 12-Φ25 | 956 | 986 | 1036 | 450 | |
| 300 | 850 | 460 | 410 | 375 | 30 | 12-Φ25 | 1095 | 1125 | 1175 | 500 | |
| DJ41Y-25P、DJ41W-25P型不锈钢低温截止阀主要结构外形尺寸(mm) | |||||||||||
| PN | DN | L | D | D1 | D2 | b | n-Φd | H | D0 | ||
| 2.5MPa | -46℃ | 4-101℃ | -196℃ | ||||||||
|
凸面法兰 RF DJ41Y-25L DJ41Y-25L C1 DJ41Y-25L C2 DJ41Y-25L C3 DJ41Y-25L C4 DJ41Y-25P DJ41Y-25R |
50 | 230 | 160 | 125 | 100 | 20 | 4-Φ18 | 460 | 460 | 520 | 240 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-Φ18 | 475 | 505 | 525 | 280 | |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-Φ18 | 520 | 550 | 590 | 280 | |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-Φ23 | 545 | 575 | 615 | 320 | |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-Φ25 | 590 | 620 | 660 | 360 | |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-Φ25 | 650 | 680 | 730 | 400 | |
| 200 | 600 | 360 | 310 | 278 | 34 | 12-Φ25 | 850 | 880 | 930 | 400 | |
| 250 | 730 | 425 | 370 | 332 | 36 | 12-Φ30 | 956 | 986 | 1036 | 450 | |
| 300 | 850 | 485 | 430 | 390 | 40 | 16-Φ30 | 1095 | 1125 | 1175 | 500 | |
| DJ41Y-40P、DJ41W-40P型不锈钢低温截止阀主要结构外形尺寸(mm) | |||||||||||
| PN | DN | L | D | D1 | D2 | b | n-Φd | H | D0 | ||
| 4.0MPa | -46℃ | 4-101℃ | -196℃ | ||||||||
|
凸面法兰 RF DJ41Y-40L DJ41Y-40L C1 DJ41Y-40L C2 DJ41Y-40L C3 DJ41Y-40L C4 DJ41Y-40P DJ41Y-40R |
50 | 230 | 160 | 125 | 100 | 20 | 4-Φ18 | 483 | 504 | 546 | 240 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-Φ18 | 499 | 530 | 551 | 280 | |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-Φ18 | 546 | 578 | 620 | 280 | |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-Φ23 | 572 | 604 | 646 | 320 | |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-Φ25 | 620 | 651 | 693 | 360 | |
| 150 | 480 | 330 | 2850 | 218 | 30 | 8-Φ25 | 683 | 741 | 767 | 400 | |
| 200 | 600 | 375 | 320 | 282 | 38 | 12-Φ30 | 893 | 924 | 977 | 400 | |
| 250 | 730 | 445 | 385 | 345 | 42 | 12-Φ34 | 1004 | 1035 | 1088 | 450 | |
| 300 | 850 | 510 | 450 | 408 | 46 | 16-Φ34 | 1150 | 1181 | 1234 | 500 | |
| 型号 | 温度(℃) | -46℃ | -101℃ | -46℃ | |
| 规格(mm) | 尺寸(mm) | ||||
| inch | DN | 颈部长度H | |||
|
DJ41W/H/Y-150 DJ41W/H/Y-300 DJ41W/H/Y-600 DJ41W/H/Y-900 |
1/2″ | 15 | 90 | 110 | 130 |
| 3/4″ | 20 | 100 | 110 | 140 | |
| 1″ | 25 | 100 | 120 | 150 | |
| 11/4″ | 32 | 110 | 130 | 160 | |
| 11/2″ | 40 | 110 | 130 | 160 | |
| 2″ | 50 | 110 | 130 | 170 | |
| 21/2″ | 65 | 110 | 130 | 170 | |
| 3″ | 80 | 120 | 150 | 190 | |
| 4″ | 100 | 130 | 160 | 200 | |
| 5″ | 125 | 130 | 160 | 200 | |
| 6″ | 150 | 140 | 170 | 220 | |
| 8″ | 200 | 140 | 170 | 220 | |
| 10″ | 250 | 150 | 180 | 240 | |
| 12″ | 300 | 150 | 180 | 240 | |
| 14″ | 350 | 160 | 190 | 250 | |
| 16″ | 400 | 160 | 190 | 250 | |
| 18″ | 450 | 160 | 190 | 250 | |
| 20″ | 500 | 170 | 200 | 260 | |
| 24″ | 600 | 170 | 200 | 260 | |
