截止阀

BJ41H保温截止阀

BJ41H保温截止阀,压力材质:PN2.5MPa、4.0MPa、6.4MPa,介质:水、蒸汽、硝酸类、尿素、醋酸类及各类高粘度易结晶流体

产品概述

保温截止阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质，BJ45W直流夹套保温截止阀的保温夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有保温夹套的两个连接口。保温截止阀特别适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。保温截止阀被广泛应用于石油、化工、冶金、制药等各类系统中。

执行标准

设计与制造：BS1873　BS5160　GB12233
法兰尺寸：ANSIB16.5　JB/T79　GB9113
压力温度：ANSIB16.34
结构长度：ANSIB16.10　BS1873　GB12221
对焊连接尺寸：ANSIB16.25
检验与实验：BS6755　GB/T13927

性能规范

型号	公称压力PN(MPa)	试验压力		适用温度	适用介质	保温套压力(MPa)
型号	公称压力PN(MPa)	壳体	密封	适用温度	适用介质	保温套压力(MPa)
BJ41W-16P、R、C	1.6	2.4	1.8	≤350	硝酸类	≤1.0
BJ41W-25P、R、C	2.5	3.8	2.8	≤350	硝酸类	≤1.0

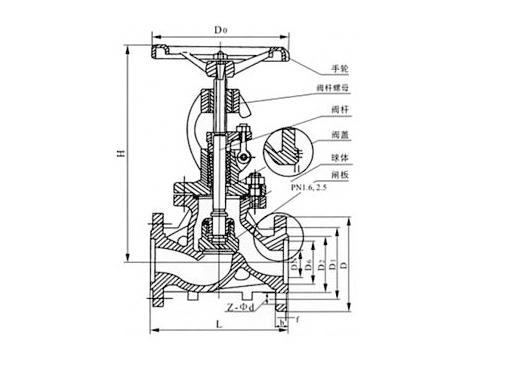

结构图片

BJ41H保温截止阀,压力材质:PN2.5MPa、4.0MPa、6.4MPa,介质:水、蒸汽、硝酸类、尿素、醋酸类及各类高粘度易结晶流体

连接尺寸

型号	公称通径 DNmm	尺寸
型号	公称通径 DNmm	L	D	D1	D2	B-f	Z-Φd	H	Do	2-G
BJ41H-16C BJ41W-16P BJ41W-16R	15	130	95	65	45	16-2	4-14	170	170	3/8
	20	150	105	75	55	16-2	4-14	190	190	3/8
	25	160	115	85	65	16-2	4-14	205	205	3/8
	32	180	135	100	78	18-2	4-18	270	270	1/2
	40	200	145	110	85	18-3	4-18	310	310	1/2
	50	230	160	125	100	18-3	4-18	358	358	1/2
	65	290	180	145	120	18-3	4-18	373	373	1/2
	80	310	195	160	135	20-3	8-18	435	435	1/2
	100	350	215	180	155	20-3	8-18	500	500	1/2
	125	400	245	210	185	22-3	8-18	614	614	1/2
	150	480	280	240	210	24-3	8-23	674	674	1/2
	200	600	335	295	264	26-3	12-23	818	818	1/2
	250	730	405	355	320	30-3	12-25	949	969	1/2
型号	公称通径 DNmm	尺寸
型号	公称通径 DNmm	L	D	D1	D2	B-f	Z-Φd	H	Do	2-G
BJ41H-25 BJ41W-25P BJ41W-25R	15	130	95	65	45	4-14	233	233	120	3/8
	20	150	105	75	55	4-14	275	275	140	3/8
	25	160	115	85	65	4-14	285	285	160	3/8
	32	180	135	100	78	4-18	302	302	180	1/2
	40	200	145	110	85	4-18	355	355	200	1/2
	50	230	160	125	100	4-18	362	362	240	1/2
	65	290	180	145	120	8-18	400	400	280	1/2
	80	310	195	160	135	8-18	430	430	320	1/2
	100	350	230	190	160	8-18	465	465	360	1/2
	125	400	270	220	188	8-23	550	550	400	1/2
	150	480	300	250	218	8-25	700	700	400	1/2
	200	600	360	310	278	12-25	780	780	450	1/2
	250	730	425	370	335	12-30	900	900	550	1/2
型号	公称通径 DNmm	尺寸
型号	公称通径 DNmm	L	D	D1	D2	D6	B-f	Z-Φd	H	2-G
BJ41H-40 BJ41W-40P BJ41W-40R	15	130	95	65	45	40	16-2	4-14	233	3/8
	20	150	105	75	55	51	16-2	4-14	275	3/8
	25	160	115	85	65	58	16-2	4-14	285	3/8
	32	180	135	100	78	66	18-2	4-18	302	1/2
	40	200	145	110	85	76	18-3	4-18	355	1/2
	50	230	160	125	100	88	20-3	4-18	370	1/2
	65	290	180	145	120	110	22-3	8-18	408	1/2
	80	310	195	160	135	121	22-3	8-18	436	1/2
	100	350	230	190	160	150	24-3	8-23	475	1/2
	125	400	270	220	188	176	28-3	8-25	558	1/2
	150	480	300	250	218	204	30-3	8-25	720	1/2
	200	600	375	320	282	260	38-3	12-30	800	1/2
型号	公称通径 DNmm	尺寸
型号	公称通径 DNmm	L	D	D1	D2	D6	B-f	Z-Φd	H	2-G
BJ41H-64 BJ41W-64P BJ41W-64R	15	170	105	75	55	55	18-2	4-14	240	3/8
	20	190	125	90	68	68	20-2	4-14	280	3/8
	25	210	135	100	78	78	22-2	4-14	290	3/8
	32	230	150	110	82	82	24-2	4-18	325	1/2
	40	260	165	125	95	95	24-3	4-18	360	1/2
	50	300	175	135	105	105	26-3	4-18	410	1/2
	65	340	200	160	130	130	28-3	8-18	430	1/2
	80	380	210	170	140	140	30-3	8-18	465	1/2
	100	430	250	200	168	168	32-3	8-18	537	1/2
	125	500	295	240	202	202	36-3	8-23	630	1/2
	150	550	340	280	240	240	38-3	8-25	790	1/2
	200	650	405	345	300	300	44-3	12-25	910	1/2

声明：本文中所有文字、数据、图片均只适用于参考，保温截止阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
