产品概述

      隔膜式水用减压阀是一种利用介质自身能量调节与控制管路压力的职能型阀门。隔膜式水用减压阀用于生活给水、消防给水及其他工业给水系统，通过调节减压导阀，即可调节主阀的出口压力。出口压力不因进口压力、进口流量的变化而变化，安全可靠地将出口压力维持在设定值上，并可根据需要调节设定值以达到减压目的。      该隔膜式水用减压阀减压精确，性能稳定、安全可靠、安装方便，使用寿命长。

主要参数

产品名称：隔膜式水用减压阀
产品型号：
公称通径：15～500mm
公称压力：1.0～2.5MPa
使用温度：≤80℃
阀门材质：碳钢、不锈钢、铸铁
适用介质：水、非腐蚀性液体管路
设计标准：JB、GB、ANSI

性能指标

零件材料

流量系数

当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。
当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。
调节导阀弹簧即可设定出口压力。

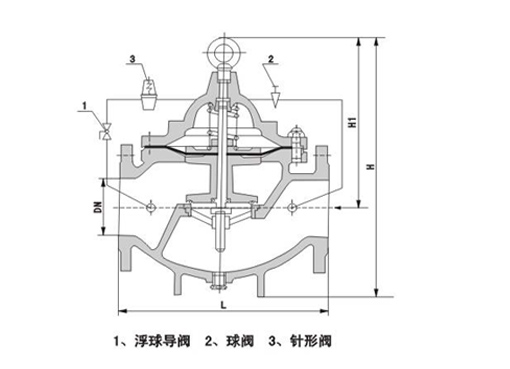

结构图片

连接尺寸

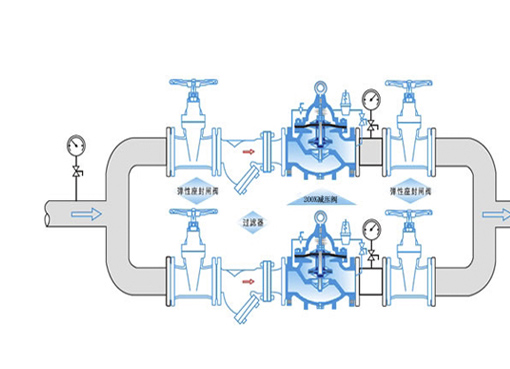

安装图片

声明：本文中所有文字、数据、图片均只适用于参考，隔膜式水用减压阀性能参数、结构尺寸参数、价格等详情，请联系我们。
