YG43H高灵敏度蒸汽减压阀

YG43H高灵敏度蒸汽减压阀,压力材质:PN16C/25/40,介质:水、油品、气、蒸汽

产品概述

高灵敏度蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。本高灵敏度蒸汽减压阀在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。 1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。 2、改善了流线分布，降低了噪声。 3、改进了密封面结构，延长了密封面寿命。本高灵敏度蒸汽减压阀主要用于蒸汽管路，高灵敏度蒸汽减压阀适用于进口压力变化大，流量变化大的蒸汽管路。

主要参数

产品名称：高灵敏度蒸汽减压阀
产品型号：
公称通径：15～80mm
公称压力：1.O～1.6MPa
使用温度：100～350℃
阀门材质：铸铁、碳钢、不锈钢等
适用介质：蒸汽、油
设计标准：JB、GB、ANSI

性能指标

公称压力(Mpa)	1.0	1.6
壳体试验压力(Mpa)*	1.5	2.4
密封试验压力(Mpa)	1.0	1.6
最高进口压力(Mpa)	1.0	1.6
出口压力范围(Mpa)	0.04-0.6	0.04-1.0
压力特性偏差(Mpa)△Pp2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
最小压差(Mpa)	0.05	0.07
渗漏量	GB12245-1989
*：壳体试验不包括膜片、顶盖

零件材料

零件名称	零件材料
阀体阀盖底盖	WCB
阀座阀瓣	2Cr13
缸套活塞	铝铁青铜
膜片	PH15-7Mo
活塞环	对位聚苯
导阀座导阀瓣	2Cr13
主阀弹簧	50CrVA
导调主弹簧	50CrVA
调节弹簧	60Si2Mn

流量系数

DN	15	20	25	32	40	50	65	80
Cv	1	2.5	4	6.5	9	16	25	36

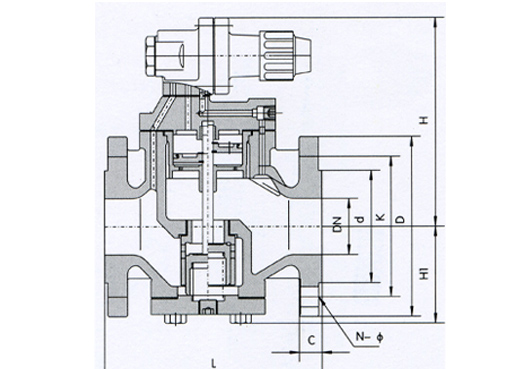

结构图片

YG43H高灵敏度蒸汽减压阀,压力材质:PN16C/25/40,介质:水、油品、气、蒸汽

连接尺寸

公称通径DN	外形尺寸			连接尺寸
	L	H	H1	PN 1.0MPa					PN 1.6MPa
	L	H	H1	D	K	n-ф	d	C	D	K	n-ф	d	C
15	140	160	65	95	65	4-14	45	12	95	65	4-14	45	14
20	140	160	65	105	75	4-14	55	14	105	75	4-14	55	14
25	150	168	68	115	85	4-14	65	14	115	85	4-14	65	14
32	180	185	75	135	100	4-18	78	16	135	100	4-18	78	16
40	180	185	78	145	110	4-18	85	16	145	110	4-18	85	16
50	200	193	88	160	125	4-18	100	16	160	125	4-18	100	16
65	230	208	98	180	145	4-18	120	18	180	145	4-18	120	18
80	260	228	117	195	160	4-18	135	18	195	160	8-18	135	20

声明：本文中所有文字、数据、图片均只适用于参考，高灵敏度蒸汽减压阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
