杠杆式蒸汽减压阀由阀体、阀盖、阀杆、阀瓣、阀座及杠杆等零件组成。杠杆式蒸汽减压阀主要配套在减压装置上,起到调节压力作用,减压比一般为0.6较合适。亦可配用电 动执行装置,实行远程自动操作。
产品名称:杠杆式蒸汽减压阀
产品型号:
公称通径:15~500mm
公称压力:6.4~10MPa
使用温度:≤350℃
阀门材质:铸钢、不锈钢
使用介质∶蒸汽轻柴油
设计标准:JB、GB、ANSI、
| 公称压力Mpa | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 壳体试验压力Mpa | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封试验压力Mpa | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 17.6 |
| 最高进口压力Mpa | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口压力范围Mpa | 最佳减压比0.6 | |||||
| 渗漏量 | 0.5%QMax | |||||
| 温量-压力等级 | ANSI B16.34 | |||||
| 型号 | 零件名称 | 阀体、阀盖 | 阀杆 | 阀瓣 | 阀座 |
| Y45H(Y)-64 | 材料 | WCB | 38CrMoAIA | 2Cr13 | 1Cr18Ni9Ti |
| Y45H(Y)-100 | |||||
| Y45H(Y)-64I | ZG20CrMo | 1Cr18Ni9Ti | |||
| Y45H(Y)-100I |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 20 | 25 | 50 | 60 | 70 | 110 | 150 | 230 | 420 | 540 | 710 | 1020 |

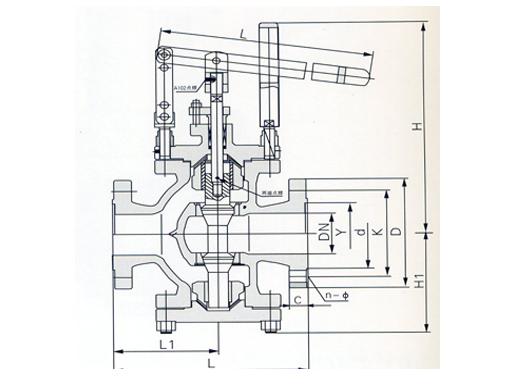

| 公称压力 | 工程通径 | 尺 寸 | ||||
| 6.4 10.0 | H | H1 | L | L1 | L2 | |
| 50 | 510 | 200 | 565 | 150 | 150 | |
| 80 | 555 | 220 | 650 | 190 | 190 | |
| 100 | 582 | 245 | 800 | 200 | 200 | |
| 150 | 654 | 318 | 800 | 220 | 225 | |
| 200 | 725 | 355 | 800 | 250 | 250 | |
| 250 | 750 | 390 | 800 | 272 | 275 | |
| 300 | 918 | 475 | 1000 | 355 | 395 | |
| 400 | 1080 | 660 | 1000 | 400 | 550 | |
| 500 | 1635 | 800 | 1000 | 450 | 680 | |
声明:本文中所有文字、数据、图片均只适用于参考,杠杆式蒸汽减压阀性能参数、结构尺寸参数、价格等详情,请联系我们。
客户采购清单请传真或来电咨询。
收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
具体商定:交货期、特殊要求等事宜。
客户对产品有特殊要求,须在订货合同中提供以下说明:
结构长度
连接形式
公称直径、全通径、缩径、管道尺寸
运用介质及温度、压力范围
实验、检验标准及其他要求
本场可根据客户特殊要求配置各类驱动装置。
如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
