Y945H电动双座蒸汽减压阀

Y945H电动双座蒸汽减压阀,压力材质:PN16C/25/40/64,介质:水、油品、气、蒸汽

产品概述

电动双座蒸汽减压阀本系列电动双座蒸汽减压阀主要由阀体、阀座、阀瓣等零件组成，采用双阀座、双锥体阀瓣的结构。采用压力平衡式阀瓣，通过阀瓣升降调节压力可配用ZKZ-BC型或其它型直行程电动执行器实现遥控和自动控制。本系列产品的减压比用到0.6较为合适。本电动双座蒸汽减压阀产品主要用于蒸汽管路，调节压力。广泛应用在热电联产、轻纺、印染、石化、制糖等行业。

主要参数

产品名称：电动双座蒸汽减压阀
产品型号：
公称通径：15～500mm
公称压力：1.6～16MPa
使用温度：≤350℃
阀门材质：碳钢、不锈钢、铸铁
适用介质：蒸汽轻柴油
设计标准：JB、GB、ANSI

性能指标

公称压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
壳体试验压力(Mpa)	2.4	3.75	6.0	9.6	15.0	24
密封试验压力(Mpa)	1.76	2.75	4.4	7.04	11.0	17.6
最高进口压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口压力范围(Mpa)	最佳减压比0.6
渗漏量	0.5%QMax
温量-压力等级	ANSI B16.34

零件材料

零件名称	零件材料
阀体阀盖底盖	WCB
阀座	304
阀瓣	2Cr13
阀杆	2Cr13
垫片	柔性石墨/1Cr18Ni9
导向套	2Cr13
填料	柔性石墨
螺栓	35CrMoA
螺母	45

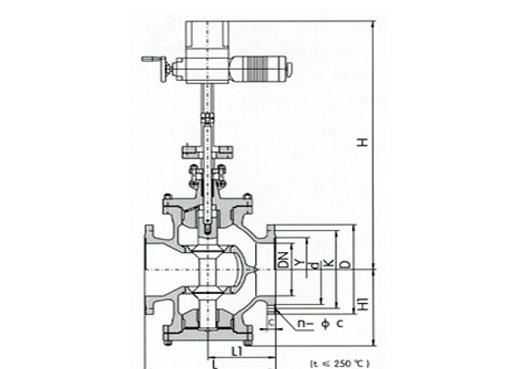

结构图片

Y945H电动双座蒸汽减压阀,压力材质:PN16C/25/40/64,介质:水、油品、气、蒸汽

连接尺寸

(P4.0):单位：mm

公称通径DN	外形尺寸
公称通径DN	L	L1	H	Hl
50	300	150	880	190
65	340	170	890	205
80	380	190	910	215
100	400	215	950	240
125	430	225	990	275
150	450	230	1090	320
200	500	260	1160	340
250	550	285	1230	370
300	750	395	1370	460
350	850	445	1450	530
400	950	550	1570	660
500	1130	680	1780	800

(PN6.4-16.0):单位：mm

公称通径DN	外形尺寸
公称通径DN	L	L1	H	Hl
50	300	150	880	200
65	340	170	890	215
80	380	190	910	225
100	400	215	950	250
125	430	225	990	285
150	450	230	1090	330
200	500	260	1160	355
250	550	285	1230	390
300	750	395	1370	480
350	850	445	1450	550
400	950	550	1570	700
500	1130	680	1780	820

声明：本文中所有文字、数据、图片均只适用于参考，电动双座蒸汽减压阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
