减压阀

Y44H-Y波纹管式蒸汽减压阀

Y44H-Y波纹管式蒸汽减压阀,压力材质:PN16C/25/40,介质:水、油品、气、蒸汽

产品概述

波纹管式蒸汽减压阀属于直接作用式波纹管弹簧减压阀。主要由波纹管、调节弹簧、阀座、阀瓣等零件组成，利用波纹管传感阀门下游压力驱动阀瓣，改变和控制阀门开度实现减压稳压功能。通过调节直接作用式波纹管减压阀调节螺栓设定出口压力。本波纹管式蒸汽减压阀本波纹管式蒸汽减压阀调压、稳压动作灵敏平衡，波纹管式蒸汽减压阀适用于气体和液体介质的管路使用。

主要参数

产品名称：波纹管式蒸汽减压阀
产品型号：
公称通径：15～100mm
公称压力：1.0～1.6MPa
使用温度：100～280℃
阀门材质：碳钢、不锈钢、铸铁
使用介质∶蒸汽
设计标准：JB、GB、ANSI

性能指标

公称压力(Mpa)	0.6	1.0	1.6
壳体试验压力(Mpa)*	0.9	1.5	2.4
密封试验压力(Mpa)	0.6	1.0	1.6
最高进口压力(Mpa)	0.6	1.0	1.6
出口压力范围(Mpa)	0.05-0.4	0.1-0.8	0.1-1.0
压力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)△P2G	GB12244-1989
最小压差(Mpa)	0.1	0.15	0.15
渗漏量	GB12245-1989
*：壳体试验不包括波纹管，壳体耐压试验时，必须取下波纹管组件后进行。

零件材料

零件名称	零件材料
阀体阀盖	WCB
底盖	WCB
阀座阀瓣	2Cr13
波纹管	1Cr18Ni9Ti
波纹管上垫	2Cr13
波纹管下垫	2Cr13
导向座	2Cr13
主阀弹簧	50CrVA
调节弹簧	60Si2Mn

流量系数

DN	15	20	25	32	40	50	65	80	100
Cv	1	2.5	4	6.5	9	16	25	36	64

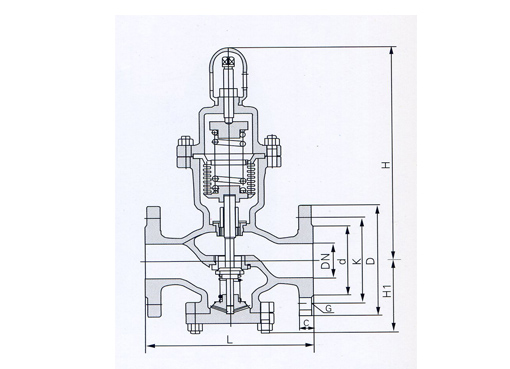

结构图片

Y44H-Y波纹管式蒸汽减压阀,压力材质:PN16C/25/40,介质:水、油品、气、蒸汽

连接尺寸

(PN0.6-1.6MPa)：

公称通径DN	外形尺寸
	L		H	H1	PN0.6MPa					PN1.0MPa					PN1.60MPa
			H	H1	D	K	n-ф	d	C	D	K	n-ф	d	C	D	K	n-ф	d	C
15	140	140	290	90	80	55	4-12	40	12	95	65	4-14	45	12	95	65	4-14	45	14
20	140	140	295	98	90	65	4-12	50	12	105	75	4-14	55	14	105	75	4-14	55	14
25	160	160	295	110	100	75	4-12	60	14	115	85	4-14	65	14	115	85	4-14	65	14
32	180	180	295	110	120	90	4-14	70	14	135	100	4-18	78	16	135	100	4-18	78	16
40	200	200	325	125	130	100	4-14	80	14	145	110	4-18	85	16	145	110	4-18	85	16
50	230	230	325	125	140	110	4-14	90	14	160	125	4-18	100	16	160	125	4-18	100	16
65	280		325	130	160	130	4-14	110	14	180	145	4-18	120	18	180	145	4-18	120	18
80	310		380	160	185	150	4-18	125	16	195	160	4-18	135	18	195	160	8-18	135	20
100	350		380	170	205	170	4-18	145	16	215	180	8-18	155	20	215	180	8-18	155	20

声明：本文中所有文字、数据、图片均只适用于参考，波纹管式蒸汽减压阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
