减压阀

Yz11X薄膜式支管减压阀

Yz11X薄膜式支管减压阀,压力材质:PN16T,介质:水、油品、气、蒸汽

产品概述

薄膜式支管减压阀是直接作用式薄膜弹簧减压阀，是在吸取了国外同类产品优点的基础上设计制造的。主要由膜片、磴形阀瓣、调节弹簧等零件组成。利用膜片传感下游压力变化驱动阀瓣，改变和控制阀门开度实现减压稳压功能。由调定调节弹簧压力设定出口压力值。
本薄膜式支管减压阀本薄膜式支管减压阀适当加大了膜片面积，提高了灵敏度。减压稳压平稳、灵敏。适用于高层建筑公寓楼和住宅区的支线管路以及公寓、住宅的入户支管使用。

主要参数

产品名称：薄膜式支管减压阀
产品型号：
公称通径：15～50mm
公称压力：1.O～1.6MPa
使用温度：≤80℃
阀门材质：铜、不锈钢
使用介质∶液体
设计标准：螺纹连接

性能指标

公称压力(Mpa)	1.0	1.6
壳体试验压力(Mpa)*	1.5	2.4
密封试验压力(Mpa)	1.0	1.6
最高进口压力(Mpa)	1.0	1.6
出口压力范围(Mpa)	0.05-0.55	0.05-0.8
压力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)△P2G	GB12244-1989
渗漏量	0
工作温度	0℃-80℃
*：壳体试验不包括膜片、阀盖。

零件材料

零件名称	零件材料
阀体	铜合金
阀盖	铜合金
阀瓣	铜合金
O型圈	丁腈橡胶
密封圈	丁腈橡胶
膜片	夹织物丁腈橡胶
调节弹簧	60Si2Mn
调节螺栓	2Cr13

流量系数

DN	15(1/2")	20(3/4")	25(1")	32(1-1/4")	40(1-1/2")	50(2")
Cv	1	2	3	5	8	14

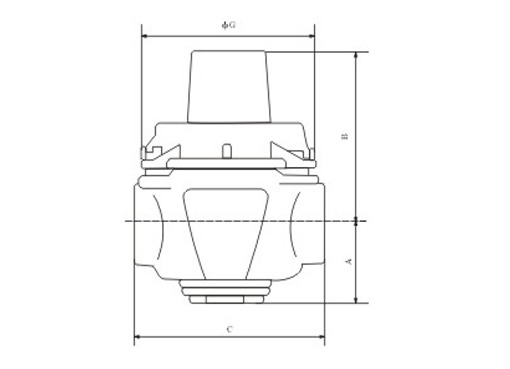

结构图片

Yz11X薄膜式支管减压阀,压力材质:PN16T,介质:水、油品、气、蒸汽

连接尺寸

DN	G	L	H		H
DN	G	L	P2*≤0.55MPa	P2*≤0.8MPa	H
15(1/2")	G1/2"	65	75	90	35
20(3/4")	G3-4"	75	85	100	35
25(1")	G1"	90	3	115	46
32(1-1/4")	G1-1/4"	105	130	150	55
40(1-1/2")	G1-1/2"	120	155	175	65
50(2")	G2"	140	175	195	75
*：P2表示出口压力

声明：本文中所有文字、数据、图片均只适用于参考，薄膜式支管减压阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
