产品概述

      自洁式排气过滤器适用于造纸、钢铁、化工、发电和环保等需连续用水的场合，用于滤除水体中的固态颗粒和杂质，确保其后续或终端设备能顺利运行，是一种先进、高效且易操作的全自动过滤装置。

结构特点

自洁式排气过滤器由壳体、多元滤芯、反冲洗机构、电控箱、减速机、电动阀门和差压控制器等部分组成。壳体内 的横隔板将其内腔分为上、下两腔，上腔内配有多个过滤芯，这样充分利用了过滤空间，显著缩小了过滤器的体积，下腔内安装有反冲洗吸盘。工作时，浊液经入口进入过滤器下腔，又经隔板孔进入滤芯的内腔。大于过滤芯缝隙的杂质被截留，净液穿过缝隙到达上腔，最后从出口送出。

工作原理

本过滤器滤芯采用高强度的Johnson楔形滤网，通过压差控制、定时控制自动清洗滤芯。当过滤器内杂质积聚在滤芯表面引起进出口压差增大到设定值，一般设定值为0.04MPa，或定时器达到预置时间时，电动控制箱发出信号，驱动反冲洗机构。当反冲洗吸盘口与滤芯进口正对时，排污阀打开，此时系统泄压排水，吸盘与滤芯内侧出现一个相对压力低于滤芯外侧水压的负压区，迫使部分净水从滤芯外侧流入滤芯内侧，吸附在滤芯内壁上的杂质微粒随水流进吸盘内并从排污阀排出。特殊设计的Johnson网使得滤芯内部产生喷射效果，任何杂质都将被从光滑的内壁上冲走。当过滤器进出口压差恢复正常或定时器设定时间结束，电机停止运转，电动排污阀关闭。整个过程中，物料不断流，反洗耗水量少，实现了连续化，自动化生产。

产品特点

立式、卧式随意，占空间面积小；
进出口夹角有0°，90°，180°，270°。任意角度，机房布置灵活；
有自洁滤网功能，不需开盖清理滤网；
能排除水中气泡和溶于水中的空气，减少系统腐蚀，保护水泵叶轮；
减少系统腐蚀，保护水泵叶轮；
容纳污垢容量大；
部件阻力小；
污物增加系统阻力不变；

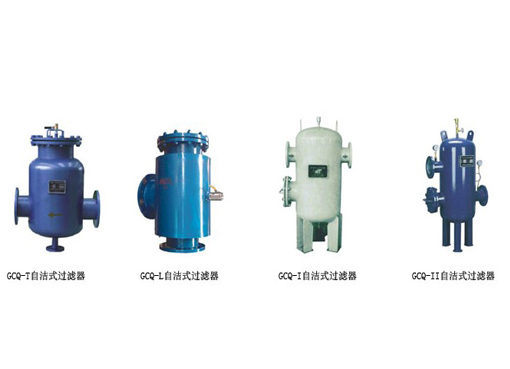

形式多，有T型、直角型、Ⅰ型、Ⅱ型各种形式；

主要技术参数

公称直径：DN50～DN800mm
设计压力：1.0MPa(另外有1.6MPa和2.5MPa可供选用)
过滤精度：(1)冲孔板结构：≥1000μm(2)复合编织网结构：≥25 μm(3)Johnson楔形网：≥100μm
差压设定值调节范围：0.02～0.16MPa
切换差调节范围：0.035～0.15MPa
反冲洗时间设定范围：1～24h
压力损失：0.02～0.1MPa
工作方式：手动、自动
电机参数：380V 50HZ
电机功率：0.15～2.2KW

适用范围

自洁式排气过滤器为多功能系统部件，具有压差自动报警功能、气水分离功能又有过滤功能。过滤器自洁能力强，不用经常清扫过滤网。对水系统中的氧化铁皮、老垢、污泥和空气等杂质进行有效的排除，以充分发挥和保证水质的清洁。该产品广泛应用于工业冷却水系统、空调水系统、热交换水系统、生产生活热水供应系统、热水采暖锅炉水系统等。

安装与使用

1）安装时应注意使壳体上的箭头方向（水平或向下与介质的流动方向一致）； 2）最好设置旁通管路，以便在过滤器进行清洗或发生故障时不影响系统的正常运行； 3）过滤器与水处理器设备配套使用时，应安装在水处理设备进水口之前；

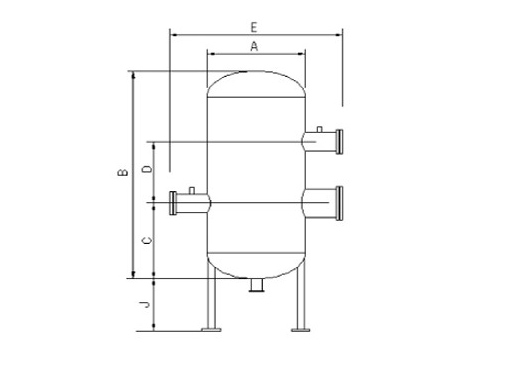

结构图片

GCQ-L（直角进口）主要尺寸：(mm)

GCQ-L（垂直进口）主要尺寸：(mm)

型号图片

声明：本文中所有文字、数据、图片均只适用于参考，自洁式排气过滤器性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

• 客户采购清单请传真或来电咨询。

• 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

• 具体商定：交货期、特殊要求等事宜。

订货须知

• 客户对产品有特殊要求，须在订货合同中提供以下说明：

• 结构长度

• 连接形式

• 公称直径、全通径、缩径、管道尺寸

• 运用介质及温度、压力范围

• 实验、检验标准及其他要求

• 本场可根据客户特殊要求配置各类驱动装置。

• 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
