过滤器

SG41HY型国标法兰过滤器

SG41HY型国标法兰过滤器,压力材质:PN0.6～6.4MPa (150Lb～300Lb),介质:水、油、气管道等

产品概述

Y型国标法兰过滤器用于水、油、气管道和各种设备上不可缺少的一种装置，它主要清除管内中的介质，来保护减压阀、泄压阀、定水位阀和水泵等设备，以达到正常运转。安装时请安在进口处，一般用水滤网采用10～30目/cm2,用气滤网采用40～100目/cm2，用油滤网采用60～200目/cm2 。

工作原理

该产品安装于进水管路中各配套阀门的前端，当管道中的介质首先进入过滤器时，介质通过滤网进入被连接的阀门中，而杂质则留于过滤桶内，使各类阀门不会由于机械杂物卡入密封圈而失灵。

主要零件材料

<TR

壳体材质碳钢WCB、黄铜B62不锈钢304、316、316L滤框滤网材质不锈钢304、316、316L密封件材质耐油石棉、丁腈橡胶、聚四氟乙烯防爆级别BS5501: IIA、IIB、IIC环境温度（℃）公称压力（MPa）0.6~5.0（150Lb~600Lb）过滤精度（目/in）10~300

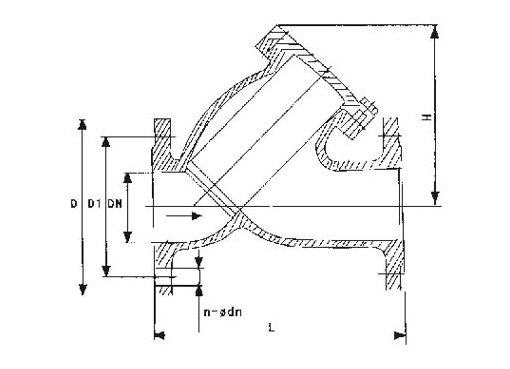

结构图片

SG41HY型国标法兰过滤器,压力材质:PN0.6～6.4MPa (150Lb～300Lb),介质:水、油、气管道等

主要尺寸

通径DN	L	D	D1	H2	B	f	n-φ
15	150	95	65	70	14	2	4-φ14
20	150	105	75	70	14	2	4-φ14
25	160	115	85	80	14	2	4-φ14
32	180	135	100	90	16	3	4-φ18
40	200	145	110	100	16	3	4-φ18
50	220	160	125	130	16	3	4-φ18
65	250	180	145	165	18	3	4-φ18
80	280	195	160	195	20	3	8-φ18
100	320	215	180	230	20	3	8-φ18
125	360	245	210	300	22	3	8-φ18
150	430	280	240	335	24	3	8-φ23
200	505	335	295	420	26	3	12-φ23
250	550	405	355	512	30	3	12-φ25
300	680	460	410	580	30	4	12-φ25
350	700	520	470	640	34	4	16-φ25
400	790	580	525	700	36	4	16-φ30
450	850	640	585	790	44	4	20-φ30

声明：本文中所有文字、数据、图片均只适用于参考，Y型国标法兰过滤器性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
